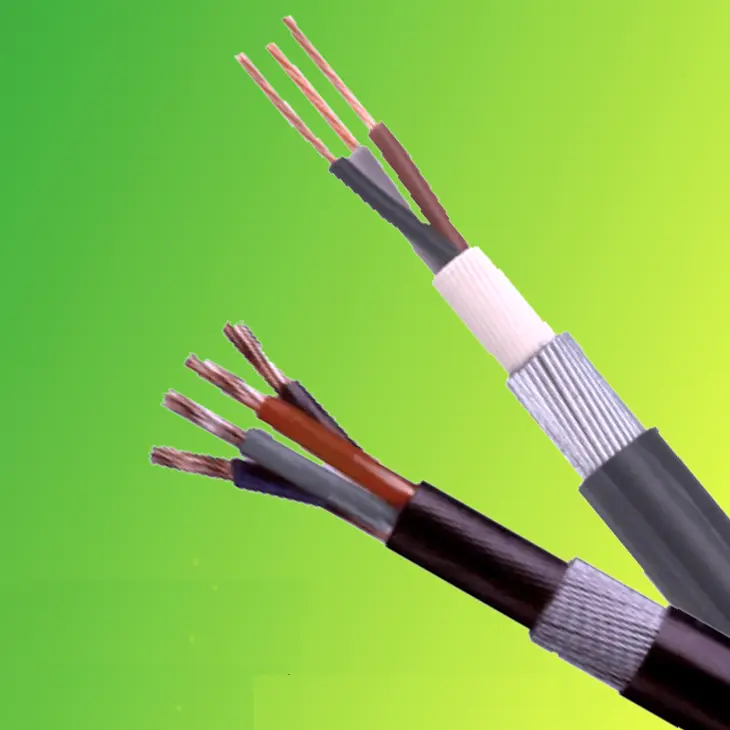

BS 6724 Elektrik kabeli

BS 6724 Elektrik Kabelinin zavod qiymətlərini əldə etmək üçün təchizatçınız kimi Beida seçə bilərsiniz. Bu tip kabel Britaniya standartlarına uyğundur və elektrik təchizatı və idarəetmə xətləri üçün istifadə edilə bilər. Kabel halogensiz, az tüstülü örtüklə qorunur. Yanğın zamanı bu kabel çox az tüstü çıxarır və tüstü zəhərli deyil. O, sıx məskunlaşan ərazilərdə istifadəyə yararlıdır və binaların içərisinə quraşdırıla və ya birbaşa yerin altına basdırıla bilər.

Sorğu göndərin

Məhsul təsviri

Beida Çində kabel və naqillərin peşəkar təchizatçısıdır. Məhsulun strukturu baxımından, BS 6724 Enerji Kabelimiz çarpaz bağlı polietilen (XLPE) izolyasiyasından və sinklənmiş polad məftilli zireh təbəqəsi ilə birləşərək çox qatlı mühafizə sistemi təşkil edən halogensiz, az tüstülü poliolefin örtükdən istifadə edir. Halojensiz, az tüstülü örtük əhəmiyyətli təhlükəsizlik üstünlüklərinə malikdir; yanğına məruz qaldıqda, o, nəinki son dərəcə az miqdarda tüstü buraxır, tüstünün ətrafdakı işığın ötürülməsinə təsirini azaldır və qaçış görünürlüğünü təmin edir, həm də toksik olmayan və korroziyaya səbəb olmayan tüstü yaradır, ikinci dərəcəli xəsarətlərin qarşısını alır və əhalinin sıx məskunlaşdığı ərazilərin təhlükəsizlik ehtiyaclarını tam ödəyir.

Kabellər bir nüvədən 48 nüvəyə qədər müxtəlif spesifikasiyalarda mövcuddur. Konduktorlar əla keçiricilik təklif edən yüksək keyfiyyətli tavlanmış misdən hazırlanır. İzolyasiya təbəqəsi yüksək izolyasiya gücünə malikdir və təhlükəsiz istismarı təmin etmək üçün gərginliyə davamlı sınaqdan keçmişdir. Sənaye müəssisələrində elektrik ötürülməsi, hündürmərtəbəli binalarda naqillərin çəkilməsi və ya yeraltı boru kəmərlərində enerji paylanması üçün Tianjin Beida BS 5467 elektrik kabelləri peşəkar keyfiyyətlə elektrik ötürülməsi üçün möhkəm təhlükəsizlik maneəsi yaradaraq etibarlı həllər təqdim edir.

Məhsulun strukturu

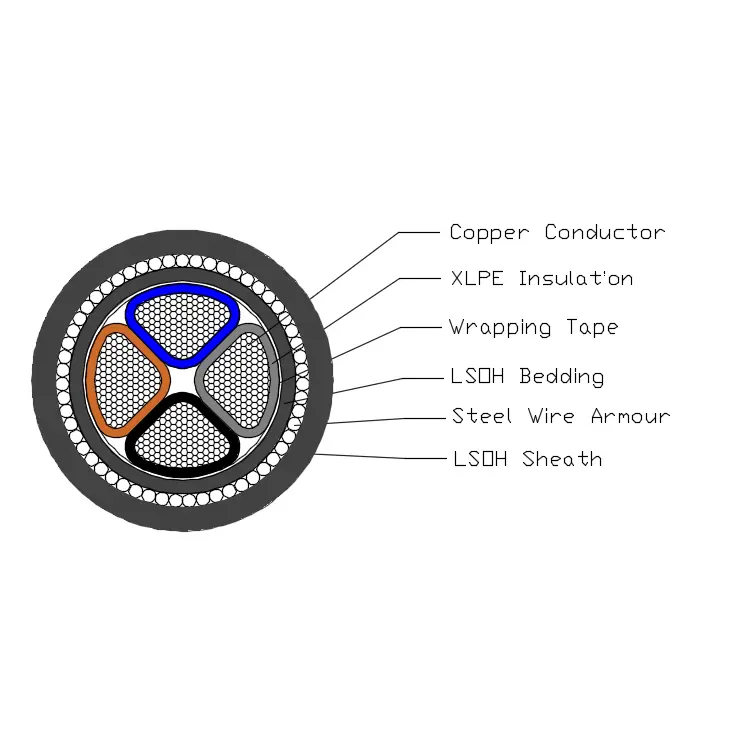

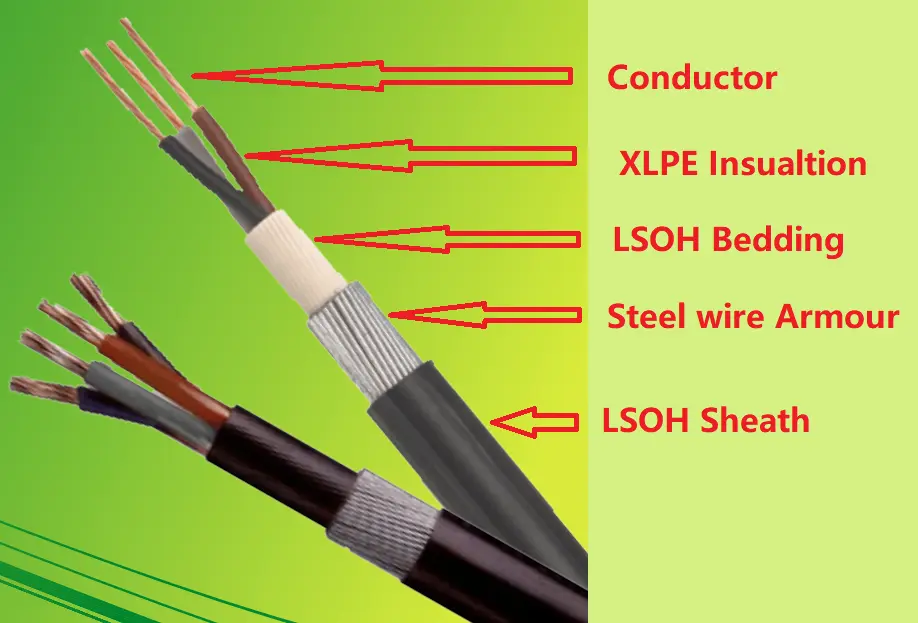

BS 6724 Elektrik kabeli T1R mis keçiricidən, XLPE izolyasiyasından, PVC yataq dəstindən, Polad zirehlərdən və LSOH qabığından ibarətdir.

Keçirici: Bərk mis və ya alüminium keçirici, dairəvi və ya formalı, BS EN 60228-ə uyğun Sinif 2.

İzolyasiya: BS 7655-1.3-ə uyğun olaraq XLPE Tipi GP8

Əsas Rəng: 1 nüvə: qırmızı və ya mavi

2 nüvə: doğulmuş, mavi

3 nüvə: qara, boz

4 nüvə: mavi, boz, qara, boz

5 nüvə: yaşıl/sarı, mavi, tünd, qara, boz

5 coes-dən yuxarı: qara nömrəli ağ nüvələr

Yataq dəsti: Yataq dəsti kabelin işləmə temperaturuna uyğun olaraq ekstrüde edilmiş LSOH polimer materialdan olmalıdır.

Polad məftilli zireh: Tək nüvəli kabel: alüminium məftilli zireh

Çox nüvəli kabel: polad məftilli zireh

Xarici qabıq: Qapaq BS 7655-6.1-də müəyyən edilmiş ekstrüde edilmiş LSOH materialı olmalıdır.

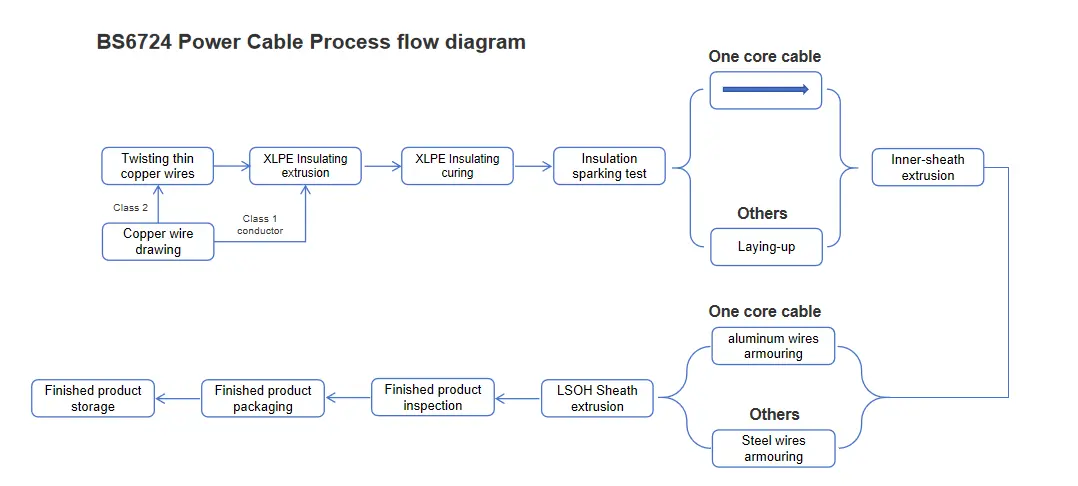

Proses axını diaqramı

Performans parametri

BS 6724 Elektrik kabeli 600/1000kV nominal gərginliyə malikdir və bu, avtomobillərin yüksək gərginlikli iş tələblərini asanlıqla yüngülləşdirir. O, sabit və etibarlı izolyasiya performansını nümayiş etdirərək, heç bir nasazlıq olmadan 3,5 kV gərginliklə 5 dəqiqəlik ciddi gərginlik sınağına tab gətirdi.

Məhsul 0 ° C-dən + 90 ° C-ə qədər geniş işləmə temperaturu diapazonuna malikdir. Həddindən artıq yüksək temperaturlu mühitlərdə belə, qısaqapanma şəraitində +250℃-ə qədər olan temperaturlara tab gətirə bilir və onu müxtəlif VGA tətbiqləri üçün uyğun edir.

O, son dərəcə çevikdir, minimum əyilmə radiusu xarici diametrindən 12 dəfə çox olmaqla, quraşdırma yerindən asılı olmayaraq çevik və asan naqil çəkməyə imkan verir. Bundan əlavə, onun işıq emissiya səviyyəsi BS EN 60332-1-2 standartlarına cavab verir, onun halogensiz işləməsi IEC 60754 və EN 50267 tərəfindən sertifikatlaşdırılır və tüstü sıxlığı IEC 61034 və EN 50268 tələblərinə cavab verir, təhlükəsizliyini və ətraf mühitə uyğunluğunu artırır.

Struktur ölçüsü

Dirijorun və zirehin maksimum müqaviməti
20 ℃-də tək nüvəli kabel üçün
Növ	Maksimum müqavimət 20 ℃
Nominal keçiricinin kəsik sahəsi	Dirijor		Alüminium məftilli zireh
Nominal keçiricinin kəsik sahəsi	Mis	Alüminium	Qapalı mis keçiricili kabellər	Qapalı alüminium keçiricisi olan kabellər
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Dirijorun və zirehin maksimum müqaviməti
20 ℃ temperaturda 2 ilə 5 nüvəli kabel üçün
Növ	Maksimum müqavimət 20 ℃
Nominal keçiricinin kəsik sahəsi	Dirijor		Polad məftilli zireh
	Mis	Alüminium	Qapalı mis keçiricili kabellər
	Mis	Alüminium	2 nüvə	3 nüvə	4 nüvə	5 nüvəli
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Amperdə cərəyan keçirmə qabiliyyəti（A）

Nominal gərginlik 0,6/1kV XLPE izolyasiya elektrik kabeli
amperdə cərəyan keçirmə qabiliyyəti (A)
Ətraf mühitin temperaturu: havada: 40 ℃, yerdə: 25 ℃
Keçirici temperatur: 90 ℃
Torpağın istilik müqavimət əmsalı: 1.0k·m/W
Növ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Nüvə sayı	Tək nüvəli				Çox nüvəli
Kesiti sahəsi, mm²	Havada		Torpaqda		Havada		Torpaqda
Kesiti sahəsi, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Qeyd: Tək nüvəli kabellərin zirehləri maqnit olmayan materiallardan hazırlanır.
