BS 5467 Elektrik kabeli

Tianjin Beida fabrikindən BS 5467 Elektrik Kabelini alın, biz birbaşa fabrik qiymətləri təklif edə bilərik. Bu tip kabel Britaniya standartlarına uyğundur və elektrik təchizatı və idarəetmə xətləri üçün istifadə edilə bilər. O, polad məftilli zirehlə qorunur və müəyyən dartılma və sıxıcı qüvvələrə tab gətirə bilir. Binaların içərisində istifadə edilə bilər və ya birbaşa yerin altına basdırıla bilər.

Sorğu göndərin

Məhsul təsviri

Bu BS 5467 standart elektrik kabeli yaxşı dizayn edilmiş və tam funksionaldır, həm enerji təchizatı, həm də idarəetmə xətləri üçün uyğundur, müxtəlif sənaye və mülki tətbiqlər üçün sabit və etibarlı enerji ötürülməsi həllini təmin edir. Onun unikal polad məftil zirehləri əsas diqqəti cəlb edir. Bu dizayn təkcə kabelin mexaniki möhkəmliyini gücləndirməklə yanaşı, onun dartılma və sıxıcı qüvvələrə tab gətirməsinə və xarici fiziki zədələrə effektiv müqavimət göstərməsinə imkan vermir, həm də onun davamlılığını və xidmət müddətini əhəmiyyətli dərəcədə yaxşılaşdırır, hətta sərt mühitlərdə də sabit işləməsini təmin edir.

Tianjin Beida-nın BS 5467 elektrik kabeli də mükəmməl ətraf mühitə uyğunlaşma qabiliyyətinə malikdir. İstər hündürmərtəbəli binalarda, istərsə də mürəkkəb yeraltı layihələrdə daxili naqillərin çəkilməsi üçün bu kabel hər şeyi asanlıqla idarə edir. Binaların içərisində o, həm estetik, həm də praktikliyi təklif edərək müxtəlif dekor üslublarına mükəmməl şəkildə inteqrasiya edir; yeraltı basdırıldığı zaman, onun üstün korroziyaya və suya davamlılığı kabelin uzun müddətli basdırılması zamanı ətraf mühit faktorlarından təsirlənməməsini təmin edərək, fasiləsiz və sabit enerji ötürülməsini təmin edir.

Məhsulun strukturu

Bs 5467 Power Cable

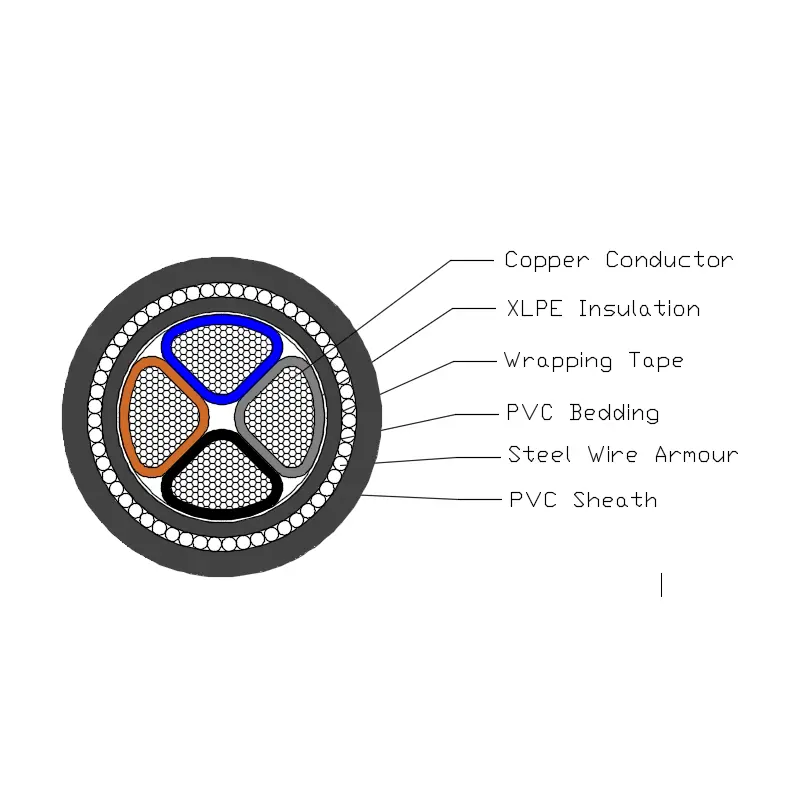

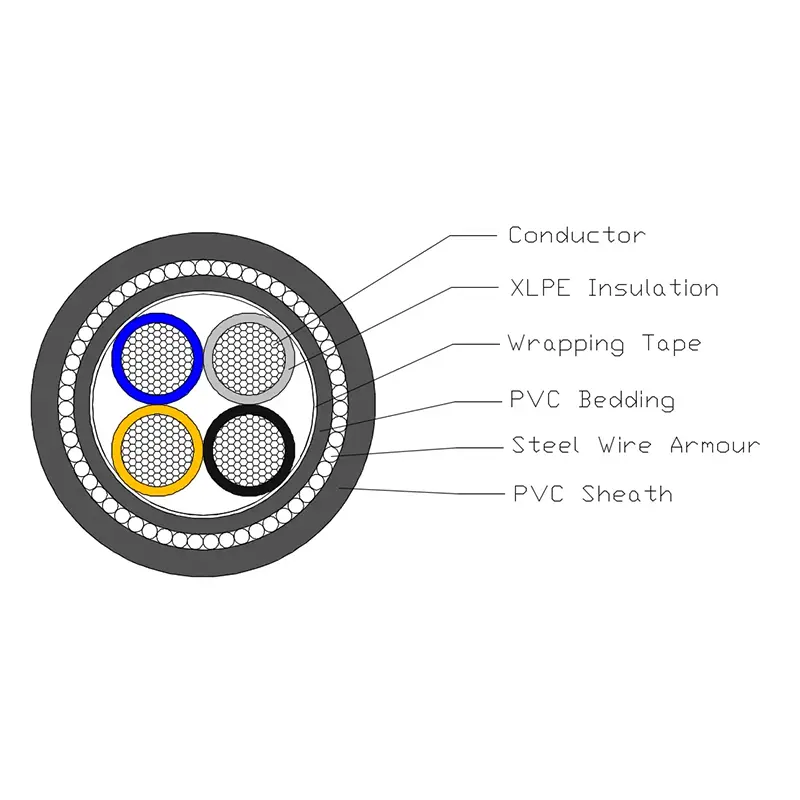

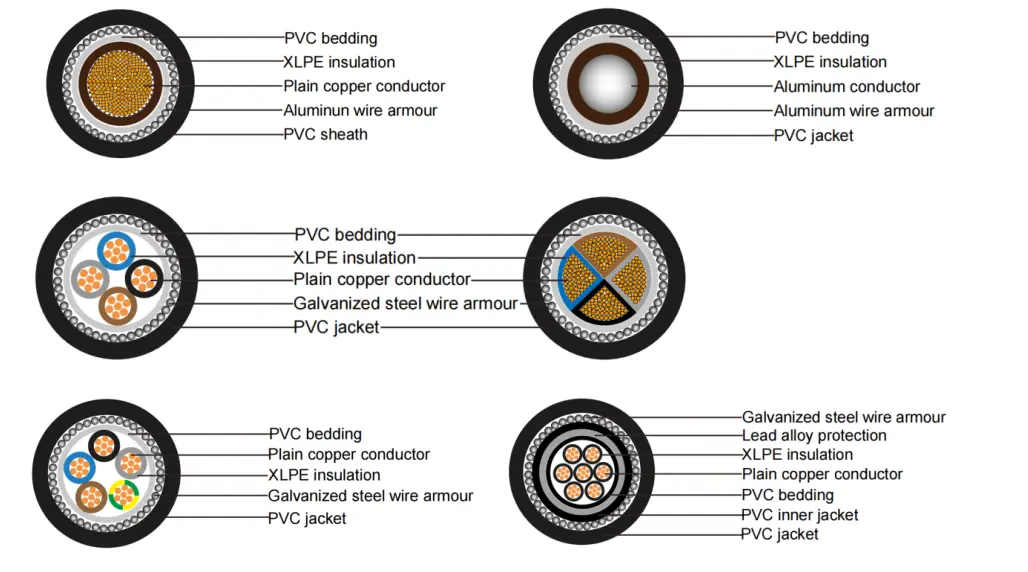

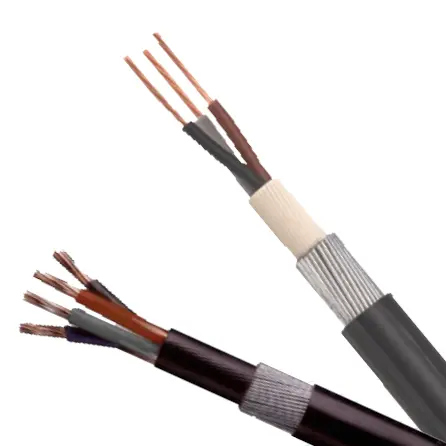

XLPE izolyasiyalı PVC örtüklü SWA elektrik kabeli T1R mis keçiricidən, XLPE izolyasiyasından, PVC yataq dəstindən, Polad zirehlərdən və PVC örtükdən ibarətdir.

Keçirici: Bərk mis və ya alüminium keçirici, dairəvi və ya formalı, BS EN 60228-ə uyğun Sinif 2.

İzolyasiya: BS 7655-1.3-ə uyğun olaraq XLPE Tipi GP8

Əsas Rəng: 1 nüvə: qırmızı və ya mavi

2 nüvə: doğulmuş, mavi

3 nüvə: qara, boz

4 nüvə: mavi, boz, qara, boz

5 nüvə: yaşıl/sarı, mavi, tünd, qara, boz

5 coes-dən yuxarı: qara nömrəli ağ nüvələr

Yataq dəsti: Yataq dəsti kabelin işləmə temperaturuna uyğun olaraq ekstrüde edilmiş polimer materialdan olmalıdır.

Polad məftilli zireh: Tək nüvəli kabel: alüminium məftilli zireh

Çox nüvəli kabel: polad məftilli zireh

Xarici qabıq: Qapaq BS 7655-4.2-də göstərilən 9-cu tipə uyğun olaraq ekstrüde edilmiş PVC materialdan olmalıdır.

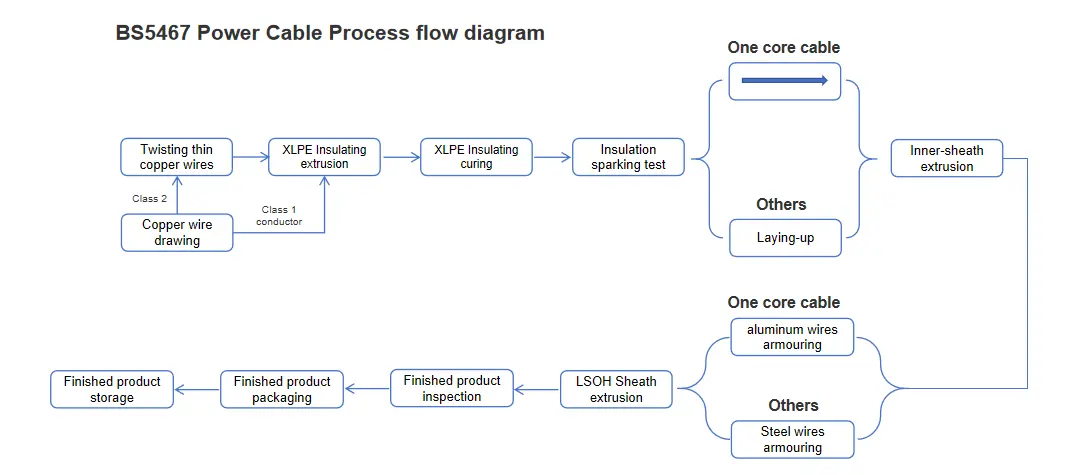

Proses axını diaqramı

Bs 5467 Power Cable

Performans parametri

BS 5467 Elektrik kabeli aydın şəkildə müəyyən edilmiş elektrik və fiziki performans parametrlərinə malikdir. Onun nominal gərginliyi iki səviyyədə müəyyən edilir: 600kV və 1000kV, müxtəlif ssenarilərdə gərginlik tələblərinə cavab verir. Elektrik təhlükəsizliyi sınaqlarında məhsul heç bir nasazlıq olmadan 5 dəqiqə ərzində 3,5 kV-luq sınaq gərginliyinə tab gətirərək, elektrik izolyasiya göstəricilərinin etibarlılığını tam nümayiş etdirdi. Temperatur uyğunlaşmasına gəldikdə, bu məhsul geniş işləmə temperaturu diapazonuna malikdir və 0℃ ilə +90℃ arasında olan mühitlərdə stabil işləyə bilər. Bu arada, onun qısaqapanma temperaturu +250℃-ə çata bilər və əla yüksək temperatur müqaviməti nümayiş etdirir. Bundan əlavə, bu məhsul xarici diametrinin 12 misli minimum əyilmə radiusu ilə müxtəlif mürəkkəb mühitlərdə quraşdırma və naqilləri asanlaşdıran əla elastikliyə malikdir. Alova davamlılıq baxımından bu məhsul BS EN 60332-1-2 alov gecikdirici reytinq standartına cavab verir və yanğın riskini effektiv şəkildə azaldır.

Kabel testi

Rutin Kabel Testləri

Keçirici DC Müqavimət Testi: Keçirici DC müqavimət testini 20ºC-də aparın. Ölçülmüş keçirici DC müqavimət dəyəri BS EN 60228 standartının 2-ci bölməsinin müvafiq tələblərinə ciddi şəkildə uyğun olmalıdır.

Elektrik Kabelinin Gərginlik Testi: 5 dəqiqə ərzində kabelə 3500V gərginlik tətbiq edin. Bu proses zamanı kabel heç bir nasazlıq yaşamamalıdır.

Nümunə götürmə testləri

Konduktor strukturunun yoxlanılması: Konduktor strukturu BS EN 60228-də göstərilən texniki tələblərə tam uyğun olmalıdır.

Ölçülərin yoxlanılması: Kabelin izolyasiyasının, daxili astarının, məftil zirehinin və qabığının ölçüləri hamısı BS 5467 Cədvəl 3-də göstərilən xüsusi tələblərə cavab verməlidir.

Tək Kabel Yanma Testi: Tək kabel yanma testinin nəticələri BS EN 60332-1-2 tələblərinə uyğun olmalıdır.

Tip Testi

İzolyasiya Performansı: Kabelin izolyasiya göstəriciləri BS 7655-1-3-də göstərilən tələblərə cavab verməlidir.

Daxili laynerin performansı: Daxili laynerin performansı BS 5467-nin 9.2-ci bəndinin müvafiq tələblərinə uyğun olmalıdır.

Qabığın performansı: Qapağın performansı BS 7655-4-2-də göstərilən tələblərə cavab verməlidir.

Uyğunluq testi: Uyğunluq testinin nəticələri BS 5467 Əlavə C tələblərinə uyğun olmalıdır.

İzolyasiya büzülməsi sınağı: İzolyasiya büzülməsi sınağı BS 5467-nin 18.3-cü bəndinin tələblərinə uyğun olmalıdır və sınaq üsulu BS EN 60811-502-yə uyğun olaraq aparılmalıdır.

Qabığın büzülməsi sınağı: Qapağın büzülməsi sınağı BS 5467-nin 18.6-cı bəndinin tələblərinə uyğun olmalıdır.

Qabığın Cırılma Müqaviməti Testi: Qabığın yırtılmasına qarşı müqavimət testi BS 5467 Əlavə D tələblərinə cavab verməlidir.

Struktur ölçüsü

Dirijorun və zirehin maksimum müqaviməti
20 ℃-də tək nüvəli kabel üçün
Növ	Maksimum müqavimət 20 ℃
Nominal keçiricinin kəsik sahəsi	Dirijor		Alüminium məftilli zireh
Nominal keçiricinin kəsik sahəsi	Mis	Alüminium	Qapalı mis keçiricili kabellər	Qapalı alüminium keçiricisi olan kabellər
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Dirijorun və zirehin maksimum müqaviməti
20 ℃ temperaturda 2 ilə 5 nüvəli kabel üçün
Növ	Maksimum müqavimət 20 ℃
Nominal keçiricinin kəsik sahəsi	Dirijor		Polad məftilli zireh
	Mis	Alüminium	Qapalı mis keçiricili kabellər
	Mis	Alüminium	2 nüvə	3 nüvə	4 nüvə	5 nüvəli
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Amperdə cərəyan keçirmə qabiliyyəti（A）

Nominal gərginlik 0,6/1kV XLPE izolyasiya elektrik kabeli
amperdə cərəyan keçirmə qabiliyyəti (A)
Ətraf mühitin temperaturu: havada: 40 ℃, yerdə: 25 ℃
Keçirici temperatur: 90 ℃
Torpağın istilik müqavimət əmsalı: 1.0k·m/W
Növ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Nüvə sayı	Tək nüvəli				Çox nüvəli
Kesiti sahəsi, mm²	Havada		Torpaqda		Havada		Torpaqda
Kesiti sahəsi, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Qeyd: Tək nüvəli kabellərin zirehləri maqnit olmayan materiallardan hazırlanır.
