Orta gərginlikli və aşağı gərginlikli elektrik kabelləri arasındakı fərq.

Arasındakı əsas fərqorta gərginlikvəaşağı gərginlikli elektrik kabellərionların nominal gərginlik səviyyələri ətrafında fırlanır və struktur dizaynında, material standartlarında, quraşdırma tələblərində və tətbiq ssenarilərində hərtərəfli fərqlərə səbəb olur.  Onlar enerji sisteminin müxtəlif paylama səviyyələrinə uyğunlaşdırılmışdır; aşağı gərginlikli kabellər əsasən terminal paylanması (məişət/emalatxana/avadanlıq), orta gərginlikli kabellər isə əsasən şəhərlərdə/zavodlarda orta gərginlikli ötürmə xətləri üçün istifadə olunur.

Əsas Detalların Təhlili (Əsas Fərqlərin Əsas Səbəbləri)

1. Gərginlik Qiymətləndirməsi və İzolyasiya Dizaynı: Orta Gərginliyin "Eksklüziv Xüsusiyyətləri"

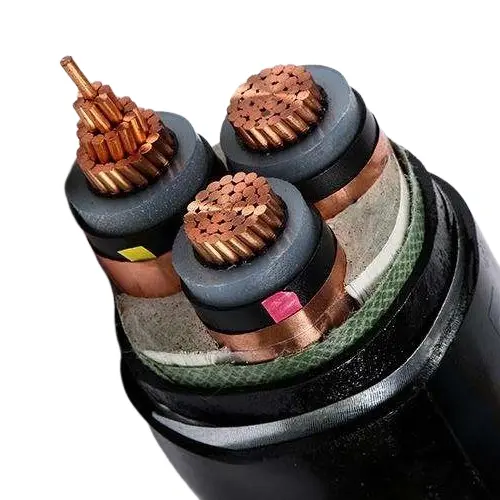

Aşağı gərginlikli kabellər 0,6/1kV olaraq qiymətləndirilib, dirijordan yerə/fazadan fazaya 0,6kV nominal gərginliyi və 1kV-lik bir xətt üzrə nominal gərginliyi təmsil edir (ümumiyyətlə istifadə olunan 380V/220V bu diapazona düşür). İzolyasiya yalnız əsas gərginlik müqavimət tələblərinə cavab verməlidir və nisbətən nazikdir. Orta gərginlikli kabellər bir qayda olaraq 8,7/10kV qiymətləndirilir, 8,7kV faza gərginliyini və 10kV xətt gərginliyini təmsil edir. Yüksək gərginliyə görə keçirici səthdə asanlıqla korona boşalması (yüksək gərginlik altında havanın ionlaşması) baş verə bilər ki, bu da izolyasiyanı poza bilər. Buna görə iki qatlı qoruyucu lazımdır:

Əsas qoruyucu (keçirici qoruyucu): Konduktorun səthində elektrik sahəsinin təhrifini aradan qaldırmaq və korona boşalmasının qarşısını almaq üçün keçiricinin kənarına bükülmüşdür;

İzolyasiya ekranı: Elektrik sahəsini bərabərləşdirmək və qismən boşalmanın qarşısını almaq üçün əsas izolyasiyanın kənarına bükülmüşdür;

Elektrik sahəsini daha da qorumaq və nəmdən izolyasiyanın qarşısını almaq üçün metal örtük (alüminium örtük/mis örtük) ilə əlavə olunur. Bu, orta gərginlikli və aşağı gərginlikli kabellər arasındakı ən əsas struktur fərqdir (aşağı gərginlikli kabellərdə bu dizayn yoxdur).

2. Nüvələrin sayı və paylanma məntiqi: Enerji sisteminin iyerarxik bölməsi

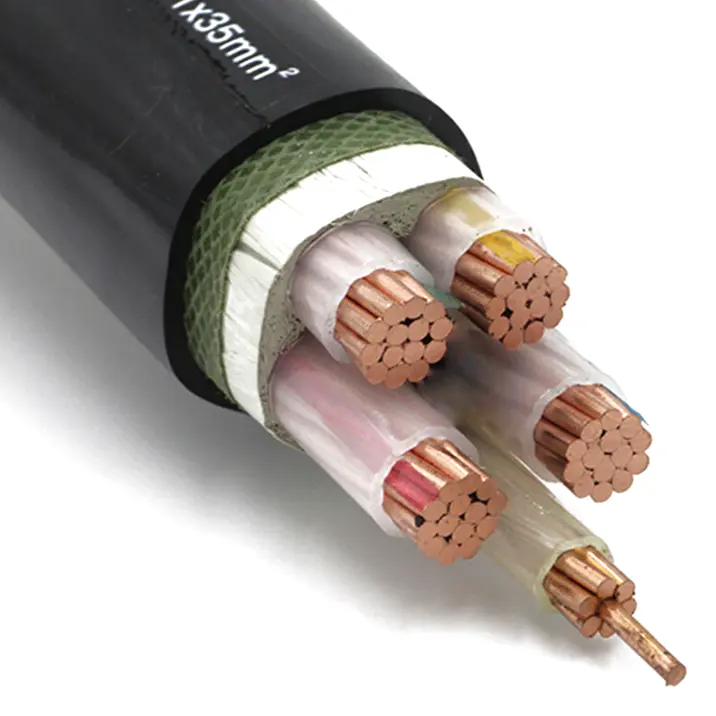

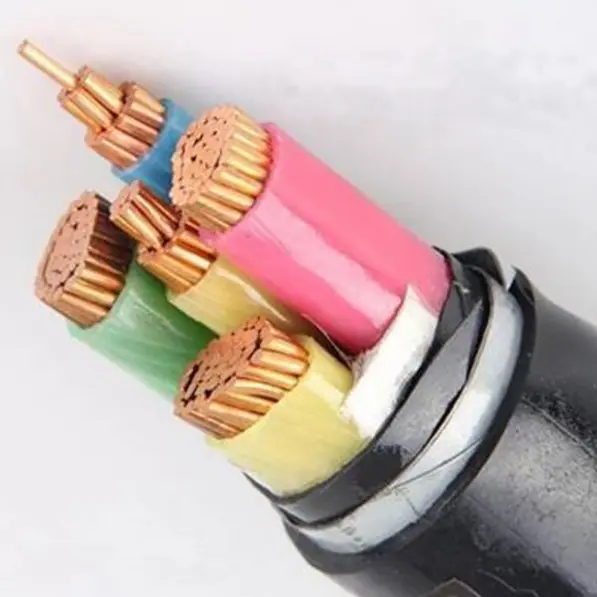

Aşağı gərginlikli kabellər əsasən 4 və ya 5 nüvəyə malikdir, çünki aşağı gərginlikli paylama üç fazalı dörd naqilli/beş naqilli sistemdən istifadə edir, 220V bir fazalı güc (məişət texnikası/işıqlandırma) üçün neytral naqil (N) və sızıntıdan qorunmaq üçün torpaq naqili (PE) tələb edir, terminal enerji istehlakının müxtəlifliyinə uyğunlaşır. Orta gərginlikli kabellər əsasən 3 nüvəlidir, çünki orta gərginlikli enerji sistemləri (6kV/10kV/35kV) neytral naqilsiz üç fazalı üç telli sistemlərdir. Onlar yalnız üç fazalı gücün əsas ötürülməsi üçün istifadə olunur. Yarımstansiyaya çatdıqdan sonra transformator vasitəsilə gərginlik 0,4kV-a (380V/220V) endirilir və sonra terminal paylanması üçün aşağı gərginlikli kabellərdən istifadə edilir. Orta gərginlikli kabellər birbaşa elektrik avadanlıqlarına qoşulmur.

3. Materiallar və Spesifikasiyalar: Orta Gərginlik üçün "Yüksək Tələb Standartları"

İzolyasiya materialı: Aşağı gərginlikli kabellər PVC (aşağı qiymətli) və ya XLPE istifadə edə bilər; lakin, orta gərginlikli kabellər yalnız XLPE-dən istifadə edə bilər, çünki XLPE-nin temperatur müqaviməti (90℃), dielektrik parçalanma gücü və yaşlanma müqaviməti PVC-dən qat-qat üstündür və yüksək gərginlik altında izolyasiya tələblərinə cavab verir. PVC orta gərginlik altında tez köhnəlir və parçalanır.

Kesiti keçirici: Əsas ötürmə xətləri kimi, orta gərginlikli kabellər bütün ərazi/fabrik üçün böyük cərəyanları ötürməlidir. Buna görə də, kəsik ümumiyyətlə 25 mm²-dən yuxarıdır və 800 mm²-ə qədər çata bilər və əsasən mis nüvədən ibarətdir (bir neçə xarici əsas xətt alüminium nüvədən YJLV istifadə edir); aşağı gərginlikli kabellər terminal filialları üçündür və onların kəsişmələri əsasən kiçik ölçülüdür. 4. Quraşdırma və Sınaq: Orta Gərginlikli Kabellərin Təhlükəsizlik İdarəsi

Aşağı gərginlikli kabellər çevik quraşdırma variantları təklif edir, o cümlədən boru kəmərinin quraşdırılması, səthin divarlara quraşdırılması və xüsusi mühafizə olmadan birbaşa basdırılması. Bununla belə, yüksək gərginliyə görə orta gərginlikli kabellərin sızması/dağıdılması böyük təhlükəsizlik qəzalarına (elektrik vurması, yanğın və elektrik şəbəkəsinin nasazlığı kimi) səbəb ola bilər. Buna görə quraşdırma tələbləri ciddidir:

Birbaşa dəfn üçün mexaniki zədələnmənin qarşısını almaq üçün kabel xəndəyində qumun qoyulması və beton kərpiclə örtülməsi tələb olunur;

Digər boru kəmərlərindən (su boruları, qaz boruları) və yollardan (məsələn, qaz borularından ≥1m məsafə) təhlükəsiz məsafə saxlanılmalıdır;

Xarici/daxili divarlara səthin quraşdırılması qəti qadağandır; quraşdırmaya yalnız xüsusi kabel xəndəklərində, kabel kanallarında və ya borularda icazə verilir;

Qismən boşalma sınağı (orta gərginlikli kabellər üçün əsas test) zavoddan çıxmazdan əvvəl və quraşdırmadan sonra aparılmalıdır. İzolyasiyadakı kiçik qüsurların sonradan xarab olmasına yol verməmək üçün qismən boşalma səviyyəsi ≤10pC olmalıdır. Aşağı gərginlikli kabellər üçün bu sınaq tələb olunmur.
