TUV Sertifikatlı Fotovoltaik Kabel

TUV Sertifikatlı Fotovoltaik Kabelin peşəkar istehsalçısı və təchizatçısı olan Tianjin Beida, onilliklər ərzində kabel sənayesində dərindən iştirak etmişdir. Tam Ar-Ge və istehsal sistemi və ciddi keyfiyyət nəzarəti ilə fotovoltaik enerji istehsal sistemləri üçün etibarlı enerji ötürülməsi həllərini təmin edir. Onun fotovoltaik kabelləri xüsusi olaraq binaların içərisində və xaricində fotovoltaik modulları birləşdirmək üçün nəzərdə tutulmuşdur və fotovoltaik sistemlərin səmərəli işləməsinə kömək etmək üçün yüksək mexaniki performans tələbləri və sərt iqlim şəraiti, tarazlıq sabitliyi və davamlılığı olan mürəkkəb ssenarilər üçün daha uyğundur.

Sorğu göndərin

Məhsul təsviri

Beida TUV Sertifikatlı Fotovoltaik Kabel xarici ekoloji problemlərin öhdəsindən gəlir. Yüksək təmizlikdə qalayla örtülmüş oksigensiz misdən və xüsusi bükülmə prosesindən istifadə edərək, aşağı müqavimətə və əla çevikliyə malikdir, enerji ötürülməsinin qeyri-sabitliyini və cərəyan dalğalanmalarını effektiv şəkildə azaldır. İzolyasiya və örtük IEC 62930 və EN 50618 kimi beynəlxalq standartlara uyğun, şüalanmış çarpaz bağlı politetrafloroetilendən (PTFE) hazırlanır. O, -40℃ ilə 120℃ arasında olan həddindən artıq temperatur fərqlərinə tab gətirə bilir, eyni zamanda yüksək temperatura, turşuya, korroziyaya və alkalilərə güclü müqavimət göstərir. Lampanın köhnəlmə testlərindən sonra onun dartılma müqavimətinin saxlanma dərəcəsi standartlara cavab verir və bu, səhralarda, yüksək və aşağı gərginlikli ərazilərdə və sahil bölgələrində sərt iqlim monitorinqinə tab gətirməyə imkan verir.

Yüksək mexaniki performans tələblərinə cavab vermək üçün kabellər iki qatlı izolyasiya və qoruyucu struktur dizaynına malikdir, bəzi modellər polad lent zirehləri ilə təchiz edilmişdir. Onlar təzyiqə və təsirə qarşı əla müqavimət göstərərək onları birbaşa basdırma, yerüstü quraşdırma və boru kəmərinin quraşdırılması kimi müxtəlif döşəmə üsulları üçün uyğun edir, tikinti zədələnməsinin və gəmiricilərin infeksiyasının qarşısını effektiv şəkildə alır. Bütün məhsullar müvafiq təhlükəsizlik standartlarına cavab verən alov gecikdirici sınaqdan keçmişdir. Onlar aşağı tüstü və halogensiz yanma yaradır, yanğının yayılmasının effektiv qarşısını alır və fotovoltaik sistemlər üçün möhkəm təhlükəsizlik maneəsi yaradır.

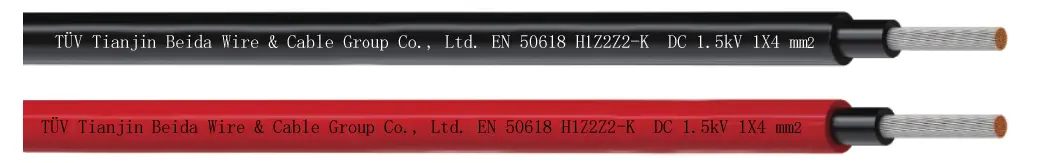

Tuv Certified Photovoltaic Cable

Standart və Təsdiq

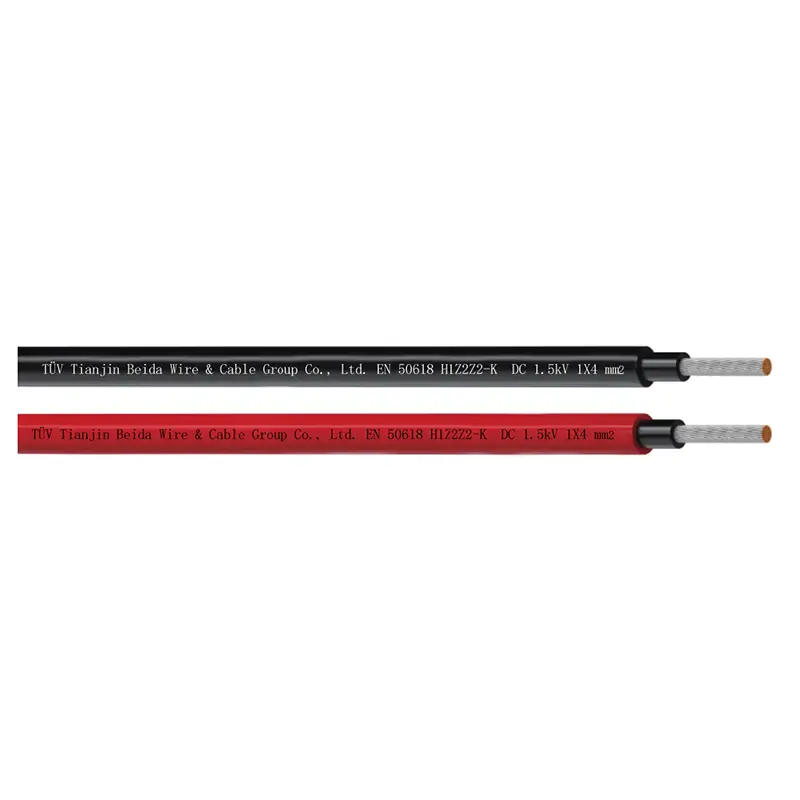

● EN 50618 (H1Z2Z2-K) ;

● PV-1F 2PfG 1169/08.2007-yə uyğun olaraq

Kabel tikintisi

● Keçirici: DIN VDE 0295 və IEC 60228 Sinif 5-ə uyğun qapalı qalaylı mis keçirici

● İzolyasiya: Elektron şüası çarpaz bağlanmış, halogensiz və alov gecikdirən birləşmə, Qara

● Qapaq: Elektron şüası çarpaz bağlıdır, LSZH və alov gecikdirən birləşmə, Qara və Qırmızı.

Texniki Xüsusiyyətlər

● Nominal Gərginlik Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maksimum icazə verilən DC gərginliyi: 1,8 kV DC (keçirici/keçirici, torpaqlanmayan sistem, dövrə yük altında deyil.

●Ətraf mühitin temperaturu:-40℃~+90℃

●Keçiricidə Maksimum Temperatur: IEC/EN 60216-1-ə uyğun olaraq 120℃(20000h), Qısa Qapanma Temperaturu:250℃/5 san

●Termal Dözümlülük Testi: EN60216-2-yə uyğun olaraq (temperatur indeksi+120℃)

●Rütubətə İstiliyə Müqavimət: EN 50618, Cədvəl 2-ə uyğun olaraq 85% rütubətlə (EN 60068-2-78-ə uyğun sınaq)

●Minimum Bükülmə Radiusu: 4XOD (sabit), 5XOD (əyilmə)

●İzolyasiya və Gödəkçənin Dartma Gücü və Uzadılması: EN 50618 və 2PfG 1169 tələblərinə cavab verir

● Gözlənilən İstifadə Müddəti: 25 il

● Ovallıq:≤15%

● EN50265-2-1,IEC 60332-1, EN 61034-2 uyğun olaraq aşağı tüstü emissiyası (İşıq keçiriciliyi ≥60%), EN 50525-1, Əlavə B uyğun olaraq halogensiz.

"EN 50267-2-2, IEC 60754-2-yə uyğun olaraq qazların aşağı korroziyası

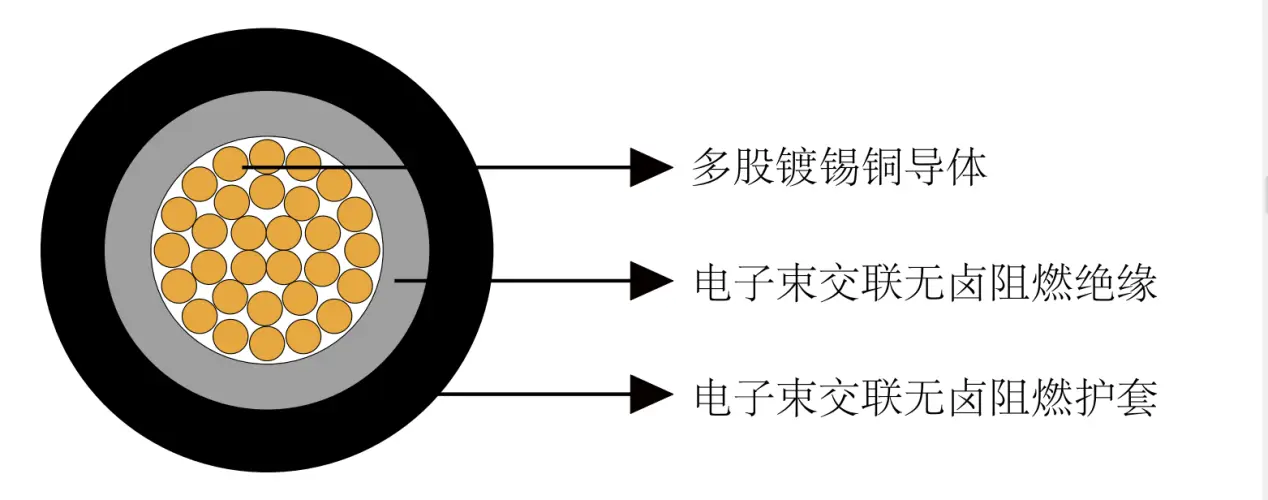

Struktur Rəsm

Tuv Certified Photovoltaic Cable

Kabel Parametri

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Nüvələrin sayı X Nominal Kesiti	Stranding nömrəsi	Nominal keçirici diametri	Nominal İzolyasiya Qalınlığı	Nominal qabıq qalınlığı	Nominal ümumi diametri	Nominal Çəki
№X mm2	n/mm	mm	mm	mm	mm	kq/km
1×2,5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Nüvələrin sayı X Nominal Kesiti	Stranding nömrəsi	Nominal keçirici diametri	Nominal İzolyasiya Qalınlığı	Nominal qabıq qalınlığı	Nominal ümumi diametri	Nominal Çəki
n X mm²	n/mm	mm	mm	mm	mm	kq/km
1×2,5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

20 ℃-də keçirici müqavimət və cərəyan keçirmə qabiliyyəti

Kesiti	20 ℃-də maksimum keçirici müqaviməti	Maksimum izolyasiya müqaviməti 20 ℃	Maksimum izolyasiya müqaviməti 90 ℃	Cari Daşıma Gücü
Kesiti	20 ℃-də maksimum keçirici müqaviməti	Maksimum izolyasiya müqaviməti 20 ℃	Maksimum izolyasiya müqaviməti 90 ℃	Tək kabel havada sərbəstdir	Səthlərdə tək kabel	Səthlərdə bitişik 2 yüklü kabel
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
