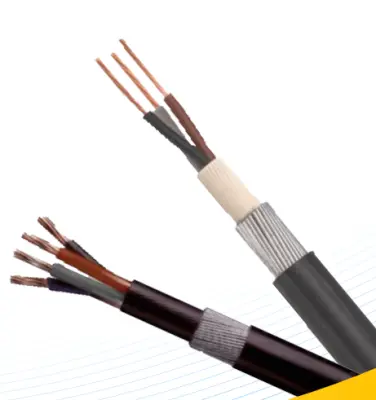

BS 6346 Elektrik kabeli

Tianjin Beida Çin BS 6346 Elektrik kabeli istehsalçısı və təchizatçısıdır. Bu cür kabel aşağı gərginlikli sistemlərdə enerji təchizatı və idarəetmə xətləri üçün istifadə edilə bilər. Kabel izolyasiya edilmiş və PVC ilə örtülmüş və polad məftilli zirehlə qorunmuşdur. Kabel gərginliyə və təzyiqə tab gətirə bilər. Binaların içərisində quraşdırıla bilər və ya birbaşa yerin altına basdırıla bilər.

Sorğu göndərin

Məhsul təsviri

Peşəkar istehsalçı kimi Beida-nın BS 6346 elektrik kabeli kabelin uzunmüddətli sabit işləməsini təmin etmək üçün xarici gərginliyə və təzyiqə effektiv şəkildə müqavimət göstərə bilən polad məftilli zireh dizaynı ilə qabaqcıl PVC izolyasiya və qabıq materiallarını qəbul edir. BS 6346 elektrik kabelləri istər binaların içərisində quraşdırılsın, istərsə də birbaşa yerin altına basdırılmasından asılı olmayaraq yüksək səviyyədə təhlükəsizlik və dayanıqlıq təklif edir. Onun mis keçiricisi, PVC yastığı və polad məftilli zireh dizaynı kabelə mürəkkəb mühitlərdə fiziki təzyiqə tab gətirməyə, enerji sistemlərinin normal işləməsini təmin etməyə və ənənəvi elektrik kabellərinin sərt mühitlərdə asanlıqla zədələnməsi problemini həll etməyə imkan verir.

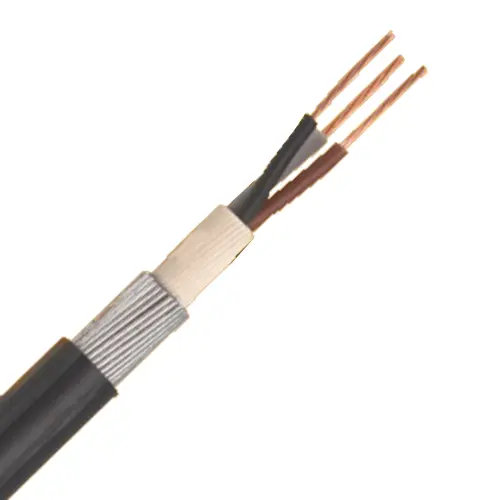

Məhsulun strukturu

Bs 6346 Power Cable

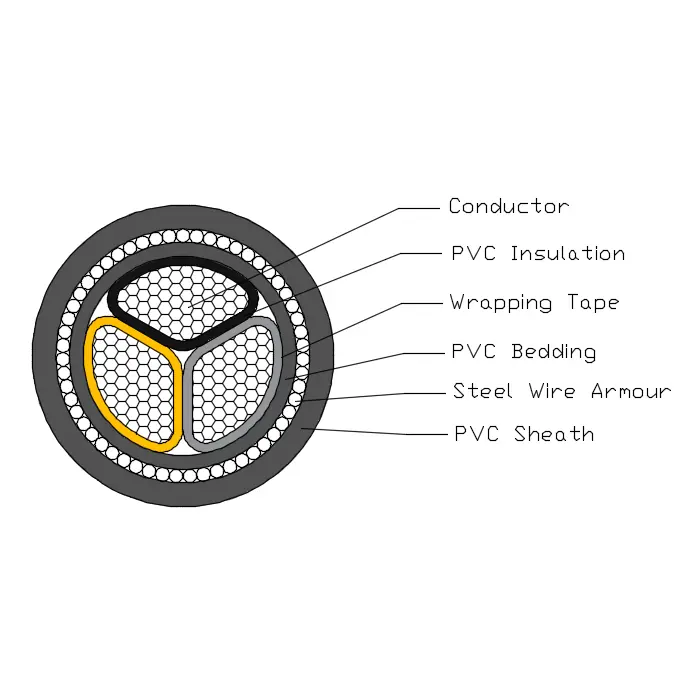

BS 6346 Elektrik kabeli T1R mis keçiricidən, PVC izolyasiyadan, PVC yataq dəstindən, Polad zirehlərdən və PVC örtükdən ibarətdir.

Keçirici: Bərk mis və ya alüminium keçirici, dairəvi və ya formalı, BS EN 60228-ə uyğun Sinif 2.

İzolyasiya: BS 7655-1.3-ə uyğun olaraq PVC Tip GP8

Əsas Rəng: 1 nüvə: qırmızı və ya mavi

2 nüvə: doğulmuş, mavi

3 nüvə: qara, boz

4 nüvə: mavi, boz, qara, boz

5 nüvə: yaşıl/sarı, mavi, tünd, qara, boz

5 coes-dən yuxarı: qara nömrəli ağ nüvələr

Yataq dəsti: Yataq dəsti kabelin işləmə temperaturuna uyğun olaraq ekstrüde edilmiş LSOH polimer materialdan olmalıdır.

Polad məftilli zireh: Tək nüvəli kabel: alüminium məftilli zireh

Çox nüvəli kabel: polad məftilli zireh

Xarici qabıq: Qapaq BS 7655-də müəyyən edilmiş PVC Tip TM1 materialından hazırlanmalıdır.

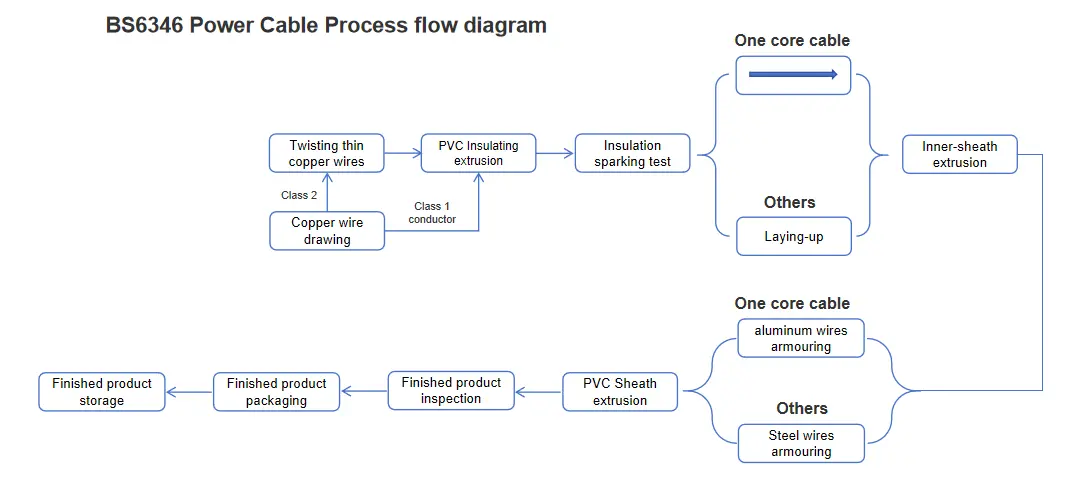

Proses axını diaqramı

Bs 6346 Power Cable

Performans parametri

Nominal gərginlik: 600/1000kV

Test gərginliyi: 3.5kV 5 dəqiqə ərzində heç bir nasazlıq baş verməyib

İş temperaturu: 0º C ilə +60 ºC

Qısa qapanma temperaturu: +160 ºC

Minimum əyilmə radiusu: 12* OD;

Alov gecikdirici: BS EN 60332-1-2

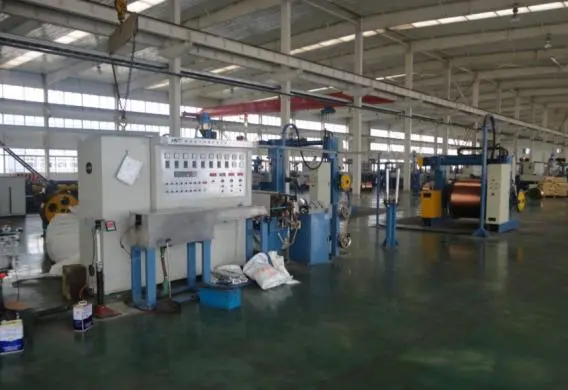

istehsal və yoxlama avadanlığı

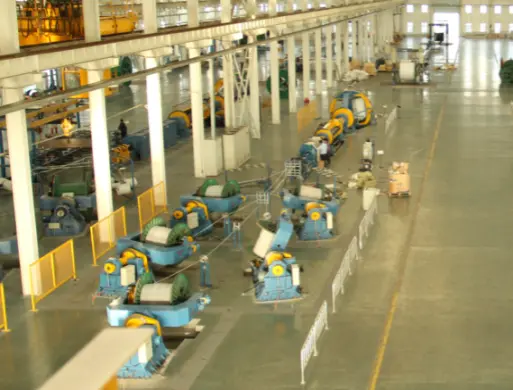

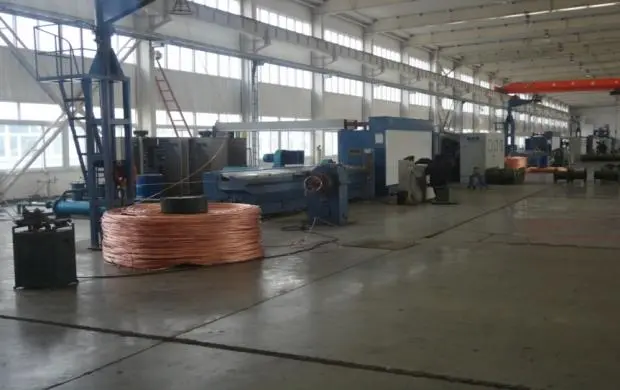

rəsm maşını

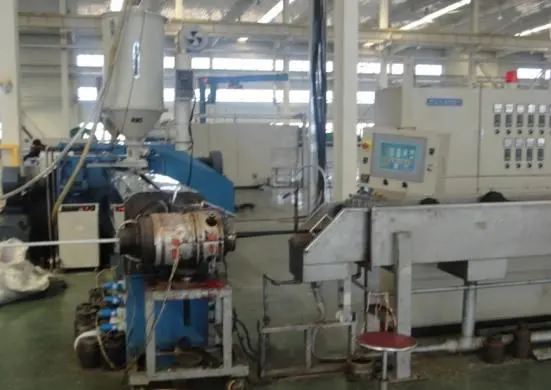

izolyasiya ekstruderi

kabel yaradan

qabıqlı ekstruder

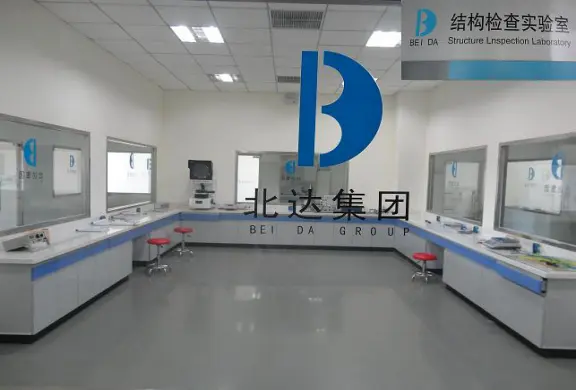

struktur və elektrik performans laboratoriyası

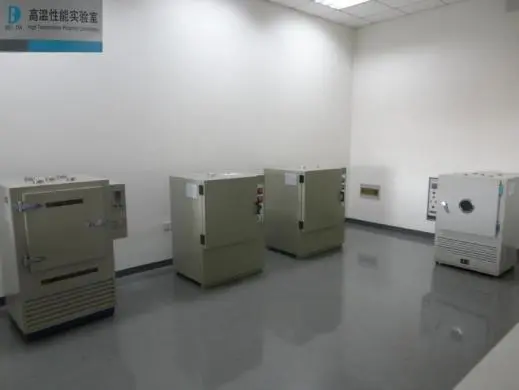

istilik yaşlanma kamerası

Amperdə cərəyan keçirmə qabiliyyəti（A）

Nominal gərginlik 0.6/1kV PVC izolyasiya elektrik kabelinin cərəyan keçirmə qabiliyyəti amperlə（A）Ətraf mühitin temperaturu: havada: 40 ℃, yerdə: 25 ℃ Keçiricinin temperaturu: 70 ℃ Torpağın istilik müqavimət əmsalı: 1.0k·m/W
Nominal gərginlik 0.6/1kV PVC izolyasiya elektrik kabelinin cərəyan keçirmə qabiliyyəti amperlə（A）Ətraf mühitin temperaturu: havada: 40 ℃, yerdə: 25 ℃ Keçiricinin temperaturu: 70 ℃ Torpağın istilik müqavimət əmsalı: 1.0k·m/W
Növ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Nüvə sayı	Tək nüvəli				Çox nüvəli
Kesiti sahəsi, mm²	Havada		Torpaqda		Havada		Torpaqda
Kesiti sahəsi, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Qeyd: Tək nüvəli kabellərin zirehləri maqnit olmayan materiallardan hazırlanır.
