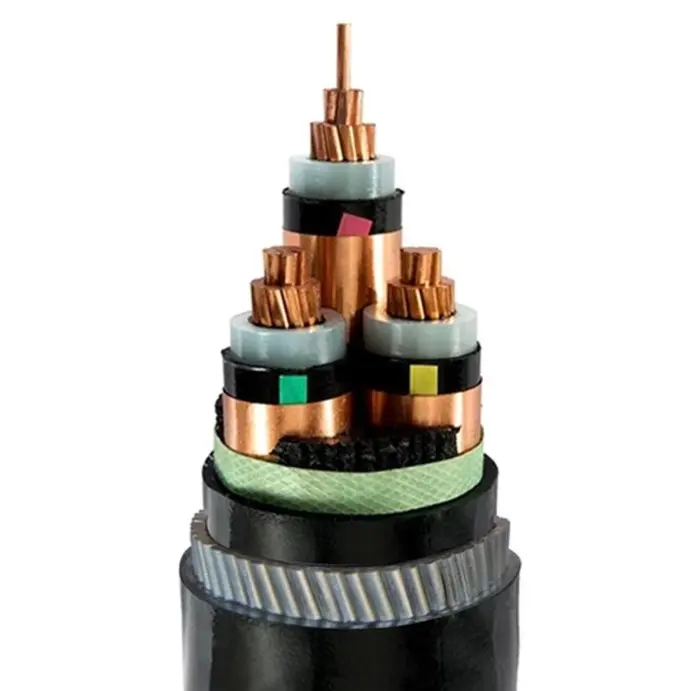

XLPE izolyasiyalı PVC örtüklü SWA MV kabeli

XLPE izolyasiyalı PVC örtüklü SWA MV kabelinin istehsalçısı və təchizatçınız kimi Beida Group-u seçə bilərsiniz. Polad məftilli zireh mühafizəsi sayəsində kabel güclü dartılma gücü və xarici mexaniki qüvvələrə yaxşı müqavimət kimi əsas üstünlüklərə malikdir. Onlar yüksək düşmə hündürlükləri və şaquli qurğular kimi dartılma gücü tələb edən ssenarilər üçün uyğundur. Bu kabellər ötürücü və paylayıcı şəbəkələrdə və ya sənaye qurğularında enerji ötürülməsi üçün tətbiq olunur.

Sorğu göndərin

Məhsul təsviri

Beida Group, XLPE İzolyasiyalı PVC Qapaqlı SWA MV Kabelini təklif etmək üçün 30 ildən çox təcrübəyə malikdir, biz sizin istehsalçı və təchizatçınız ola bilərik, xüsusi xidmətlər təklif edirik.

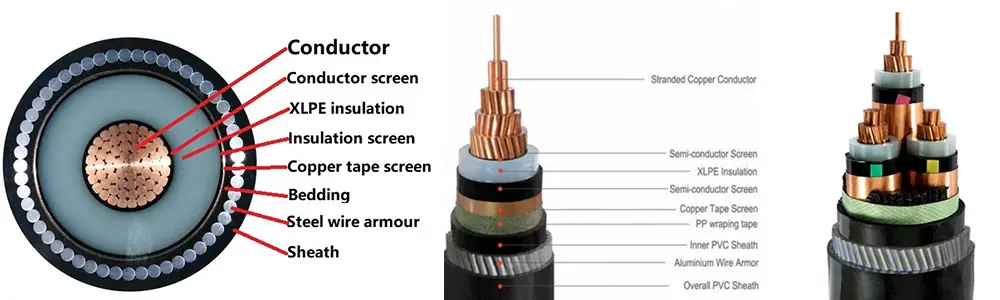

Məhsulun strukturu

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE izolyasiya edilmiş PVC örtüklü SWA MV kabeli T1R mis keçirici, XLPE izolyasiya, PVC sarğı lenti Polad məftillər zireh və PVC qabıqdan ibarətdir.

Dirijor: Mis və ya alüminium keçirici, dəyirmi dayaqlı və ya formalı, IEC 60228-ə uyğun sinif 2

və GB/T 3956-2008.

İzolyasiya: Çapraz bağlı polietilen izolyasiya，İzolyasiya qalınlığı, material xüsusiyyəti IEC 60502-2 və GB/T 12706.2，GB/T 12706.3 standartlarına uyğun olmalıdır.

Keçirici qoruyucu: Keçirici qoruyucu izolyasiya ilə sıx şəkildə bağlanmalı olan ekstrüde edilmiş yarımkeçirici qeyri-metal materialdan ibarət olmalıdır.

İzolyasiya ekranı: İzolyasiya ekranı qeyri-metal yarımkeçirici təbəqə ilə metal təbəqənin birləşməsindən ibarət olmalıdır. Hər bir izolyasiya edilmiş məftil özəyi, izolyasiya edilmiş məftil nüvəsinə sıx şəkildə bağlanmış və ya soyula bilən qeyri-metal yarımkeçirici təbəqə ilə birbaşa ekstrüde edilməlidir. Sonra metal qoruyucu təbəqə üst-üstə qoyulmalı və qeyri-metal yarımkeçirici təbəqənin ətrafına bükülməli və o, IEC 60502-2, GB/T 12706.2 və GB/T 12706.3 müddəalarına uyğun olmalıdır. Daxili örtüklər: Daxili örtüklər ekstrüde edilməlidir. Materiallar kabelin işləmə temperaturuna uyğun olmalı və izolyasiya materialına uyğun olmalıdır.

Polad məftillərin zirehləri: Çoxnüvəli kabellərdə zireh polad məftillərə uyğun olan daxili örtükdə tətbiq edilməlidir. A.c.-də istifadə üçün tək nüvəli kabellər. sistemlər maqnit olmayan polad məftillərdən ibarət olmalıdır.

Xarici örtük: PVC örtük， Qabığın qalınlığı, material xüsusiyyəti IEC 60502.2 və GB/T 12706-ya uyğun olmalıdır.

Alov gecikdirən kabel: Alova davamlı PVC xarici örtük materialından istifadə edilməlidir. Alov gecikdirici sinifləri üç kateqoriyaya bölmək olar: dəstə A, B və C.

Performans parametri

Nominal gərginlik: 3,6/6 kV - 18/30 kV；26/35 kV

Test gərginliyi: Güc tezliyi test gərginliyi 3.5U0 olmalıdır və sınaq heç bir pozulmadan 5 dəqiqə davam etməlidir.

nominal gərginlik U0/U	maksimum gərginlik Um	sınaq gərginliyi KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Konduktorun maksimum işləmə temperaturu: 90 ºC

Qısa qapanma temperaturu: +250 ºC

İzolyasiya qalınlığı:

nominal gərginlik U0/U	İzolyasiya qalınlığı:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Polad məftilli zirehli (YJV32, CU/XLPE/PVC/SWA/PVC) və polad lentli zirehli (YJV22, CU/XLPE/PVC/STA/PVC) orta gərginlikli elektrik kabelləri arasında müqayisə

layihə	İncə polad məftilli zireh	İkiqat polad lentli zireh (boşluq sarğı)	əsas fərq
Əsas mexaniki xüsusiyyətlər	Görkəmli dartılma gücü, orta sıxılma gücü və yaxşı elastiklik	Yüksək sıxılma gücü, aşağı çəkilmə gücü və orta əyilmə performansı	Polad məftilli zirehli elektrik kabelləri yüksək gərginliyə malikdir; polad tape zirehli elektrik kabelləri əla sıxılma gücünə malikdir
döşənmə üsulu	Şaquli, yüksək düşmə, sualtı, yerüstü, böyük span	Birbaşa dəfn, boru, tunel (aşağı gərginlik mühiti)
qorunmasına diqqət yetirir	Dartma zədələrinə və zərbələrə davamlıdır, yaxşı nəmlik və korroziyaya davamlıdır	Ağır təzyiqə, iti əşyaların deşilməsinə və gəmiricilərin dişləməsinə davamlıdır	YJV32 dinamik yüklər üçün, YJV22 isə statik yüklər üçün uyğundur
Proses və Xərc	İncə polad məftil zireh prosesi mürəkkəbdir, material dəyəri yüksəkdir və ümumi qiymət daha da yüksəkdir	Polad lent zireh texnologiyası yetkin və nisbətən aşağı qiymətə malikdir	Büdcə məhdud olduqda və gərginlik tələbi olmadıqda, YJV22-yə üstünlük verilir
əyilmə radiusu	Nisbətən daha kiçik (polad məftillərin yaxşı elastikliyinə görə)	Nisbətən daha böyük (polad lent sarğı əyilməyə meyllidir)	YJV32 qapalı məkanlarda döşənməyə daha uyğundur

Seçim təklifləri:

1. Ssenari əsasən təzyiqə tab gətirməyi nəzərdə tutursa (məsələn, birbaşa dəfn, yeraltı kommunal tunellər) və əhəmiyyətli dartma qüvvəsi və ya yüksək düşmə hündürlüyü yoxdursa, daha yüksək xərc səmərəliliyi üçün polad lentli zireh (YJV22, CU/XLPE/PVC/STA/PVC) tövsiyə olunur.

2. Şaquli döşənmə, böyük arakəsmə, sualtı və ya yüksək düşmə hündürlüyü ilə əlaqədardırsa və eksenel dartılma qüvvəsinə tab gətirmək lazımdırsa, uzunmüddətli əməliyyat təhlükəsizliyini təmin etmək üçün polad məftilli zirehlərə (YJV32, CU/XLPE/PVC/SWA/PVC) üstünlük verilməlidir.

3. Hər ikisi orta gərginlikli sistemin gərginlik səviyyəsinə, keçiricinin kəsişməsinə və döşənmə mühitinin mühafizə tələblərinə uyğun olmalıdır (korroziyaya davamlılıq və alov gecikdiricilik kimi xüsusi tələblər əlavə olaraq fərdiləşdirilə bilər).
