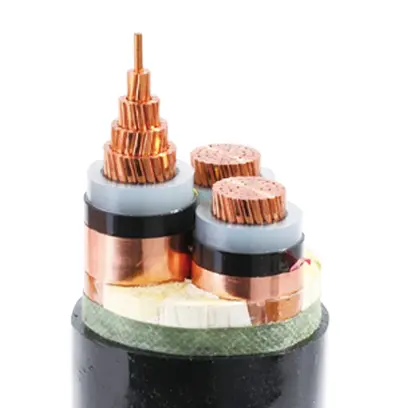

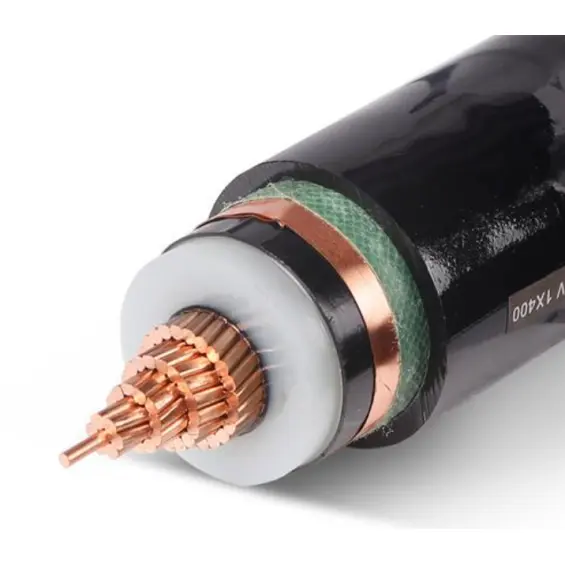

XLPE izolyasiyalı PVC örtüklü zirehli olmayan MV kabel

Tianjin Beida Çin XLPE izolyasiyalı PVC örtüklü zirehli olmayan MV kabel istehsalçısı və təchizatçısıdır. Bu kabellər enerji sistemlərində geniş istifadə olunur. O, şəhər elektrik şəbəkələrinin, sənaye və dağ-mədən müəssisələrinin və çoxmərtəbəli binaların “enerji arteriyası” kimi xidmət edir və 10,35 kV-luq yüksək gərginlikli elektrik enerjisini yarımstansiyalardan müxtəlif elektrik terminallarına ötürə bilir.

Orta gərginlikli kabellərin seçilməsi

1. Gərginlik səviyyəsinə görə seçin, ümumi istifadə olunan kabel səviyyəsi 3.6/6 kV， 6/10 kV， 8.7/15kV， 12/20 kV； 18/30 kV；26/35 kV

2. Avadanlığın gücünə və ya ötürülən cərəyana görə seçin, avadanlığın gücünə uyğun olaraq avadanlığın istifadə etməli olduğu cərəyanı hesablayın və sonra kabelin gücü cədvəlinə uyğun olaraq seçin. Bundan əlavə, kabelin uzunluğundan istifadə edərək, kabelin gərginlik düşməsini hesablamaq lazımdır və gərginlik düşməsi 5% -dən çox ola bilməz.

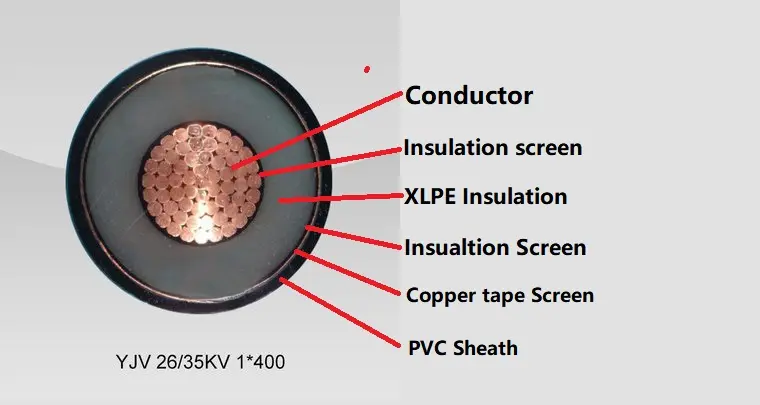

Məhsulun strukturu

XLPE izolyasiyalı PVC örtüklü zirehli olmayan MV kabeli T1R mis keçirici, XLPE izolyasiyası, PVC sarğı lenti Polad lentli zireh və PVC örtükdən ibarətdir.

Dirijor: Mis və ya alüminium keçirici, dəyirmi dayaqlı və ya formalı, IEC 60228-ə uyğun sinif 2

və GB/T 3956-2008.

İzolyasiya: XLPE izolyasiyalı ，İzolyasiya qalınlığı, material xüsusiyyəti IEC 60502-2 və GB/T 12706.2， GB/T 12706.3 standartlarına uyğun olmalıdır.

Keçirici qoruyucu: Keçirici qoruyucu ekstrüde edilmiş yarımkeçirici qeyri-metal materialdan ibarət olmalıdır və ekstrüde edilmiş yarımkeçirici material izolyasiya ilə sıx şəkildə bağlanmalıdır.

İzolyasiya qalxanı: İzolyasiya qalxanı qeyri-metal yarımkeçirici təbəqədən və metal təbəqədən ibarət olmalıdır. Hər bir izolyasiya edilmiş məftil özəyi, qeyri-metal yarımkeçirici təbəqə ilə birbaşa ekstrüde edilməli, izolyasiya edilmiş məftil özəyi ilə sıx birləşdirilmiş və ya soyulmalıdır. Sonra metal qoruyucu təbəqə qeyri-metal yarımkeçirici təbəqədən kənarda üst-üstə qoyulmalı və IEC 60502-2, GB/T 12706.2 və GB/T 12706.3 tələbləri yerinə yetirilməlidir.

Xarici örtük: PVC örtük Qıfın qalınlığı, material xüsusiyyəti IEC 60502.2 və GB/T 12706-ya uyğun olmalıdır.

Alov gecikdirən kabel: Alova davamlı PVC xarici örtük materialından istifadə edilməlidir. Alov gecikdirici sinifləri üç kateqoriyaya bölmək olar: dəstə A, B və C.

Performans parametri

Nominal gərginlik: 3,6/6 kV-dan 18/30 kV-a qədər; 26/35 kV

Test gərginliyi: Güc tezliyinin sınaq gərginliyi 3.5U0 olmalıdır və sınaq 5 dəqiqə ərzində pozulmadan aparılmalıdır.

Konduktorun maksimum işləmə temperaturu: 90 ºC

Qısa qapanma temperaturu: +250 ºC

İzolyasiya qalınlığı:

Kabel hərtərəfli testi, keyfiyyətə zəmanət narahatlıqsız!

Müntəzəm sınaqda dirijorun DC müqaviməti, AC gərginliyi və qismən boşalma əla performansı təmin etmək üçün ciddi şəkildə milli standartlara və IEC standartlarına uyğundur. Nümunə alma testində keçirici quruluş, izolyasiya qabığının ölçüsü və istilik uzanması standarta uyğundur və keyfiyyət etibarlıdır. Tip testi daha əhatəlidir, izolyasiya qabığının mexaniki və fiziki xassələrini, elektrik xüsusiyyətlərini, tək və birləşdirilmiş alov gecikdirici testləri əhatə edir, hamısı GB/T və IEC standartlarına uyğundur, sizin kabel təhlükəsizliyiniz üçün!

Məhsulun quraşdırılması şərtləri:

XLPE izolyasiyalı PVC örtüklü zirehli olmayan MV kabeli, quraşdırma mühitinin temperaturu 0º-dən aşağı olmamalıdır.

Quraşdırma zamanı kabelin minimum əyilmə radiusu

Daha təhlükəsiz, daha səmərəli enerji ötürülməsi üçün indi alın

Çarpaz bağlanmış polietilen izolyasiyalı PVC örtüklü zirehsiz elektrik kabelinin seçimi yüksək keyfiyyətə sadiqlik olmaqla yanaşı, həm də uzunmüddətli sabit işləməyə zəmanətdir. Bu kabelin davamlılığı, aşağı texniki xidmət xərcləri və yüksək ötürmə səmərəliliyi müəssisələrə xeyli qənaət etməyə və enerji sisteminin ümumi səmərəliliyini əhəmiyyətli dərəcədə yaxşılaşdıra bilər. Kabelin uzunmüddətli istifadəsi elektrik kəsilməsi nəticəsində yaranan texniki xidmət və dəyişdirmə xərclərini əhəmiyyətli dərəcədə azalda bilər, beləliklə, müəssisələr üçün daha yüksək investisiya gəliri təmin edir.
