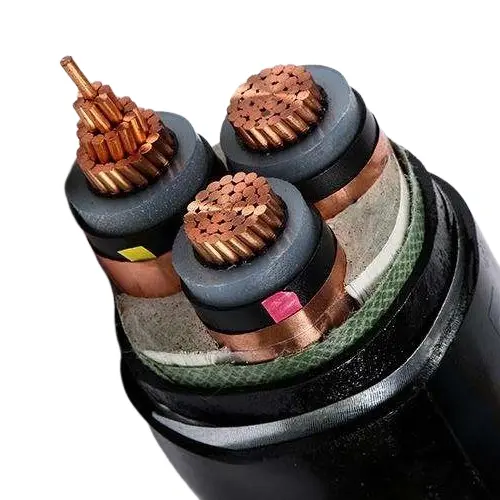

XLPE izolyasiyalı PVC örtüklü STA MV kabeli

Peşəkar təchizatçı Beida tərəfindən təklif olunan bu XLPE İzolyasiyalı PVC Qapaqlı STA MV Kabel, mükəmməl elektrik xassələri, istiliyə davamlılıq və yaşlanma müqavimətinə malik olan izolyasiya materialı kimi çarpaz bağlı polietilendən (XLPE) istifadə edir. Polivinilxlorid (PVC) xarici qabığı ilə birlikdə nəm, kimyəvi korroziya və fiziki aşınmaya qarşı müdafiəni daha da artırır. Polad lentli zireh təbəqəsi kabeli yüksək sıxılma və təsir müqaviməti ilə təmin edərək, onu birbaşa basdırılma, tunellər və boru kəmərləri kimi müxtəlif döşəmə mühitlərinə uyğunlaşdırmağa imkan verir. Xüsusilə boru kəmərinin əlavə qorunmasını tələb etməyən və birbaşa yeraltı basdırıla bilən quraşdırma üsulları üçün uyğundur.

Gərginlik səviyyələri baxımından məhsullar 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV və 26/35KV kimi müxtəlif orta gərginlikli elektrik enerjisinin ötürülməsi və paylanması ssenarilərinin ehtiyaclarını ödəyə bilən çoxlu istifadə olunan spesifikasiyaları əhatə edir. Kabel konstruksiyasının dizaynı ciddidir, müvafiq milli standartlara uyğundur və yaxşı uzunmüddətli əməliyyat dayanıqlığına və təhlükəsizlik marjasına malikdir.

Tətbiqlər:

Çarpaz bağlanmış polietilen izolyasiyalı, PVC örtüklü, polad lentli zirehli elektrik kabelləri polad lentdən qorunduğuna görə ilk növbədə şəhər elektrik paylamasında, kənd elektrik şəbəkələrində, mədən enerjisində və dəmir yolu tranzit sistemlərində istifadə olunur. Onlar yarımstansiyalar, paylayıcı şkaflar, transformatorlar və generatorlar kimi avadanlıqları birləşdirmək üçün istifadə olunur. Bu tip kabel enerji paylayıcı şəbəkələrdə və ya sənaye qurğularında enerji ötürülməsi üçün uygundur. O, birbaşa yerin altında basdırıla bilər və ya kabel xəndəklərində və ya kabel lövhələrində quraşdırıla bilər. Kabel müəyyən təzyiqə tab gətirə bilər, lakin gərginlik gücünə deyil.

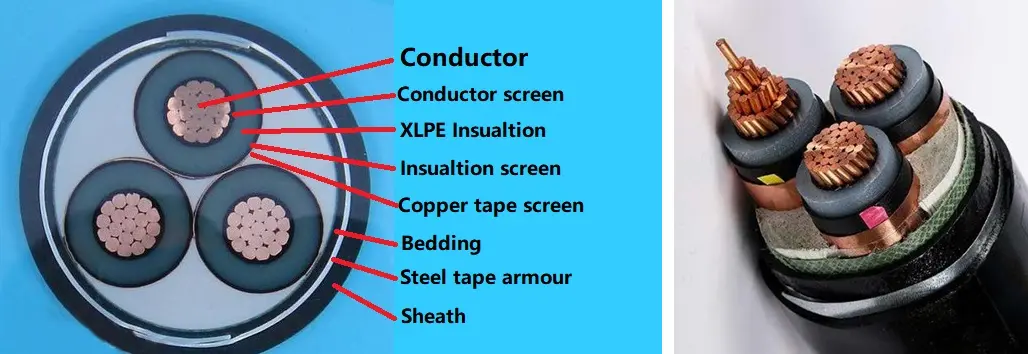

Məhsulun strukturu

XLPE izolyasiyalı PVC örtüklü STA MV kabeli T1R mis keçirici, XLPE izolyasiya, PVC sarğı lenti Polad lentli zireh və PVC qabıqdan ibarətdir.

Dirijor: Mis və ya alüminium keçirici, dəyirmi dayaqlı və ya formalı, IEC 60228-ə uyğun sinif 2

və GB/T 3956-2008.

İzolyasiya: Çapraz bağlı polietilen izolyasiya，İzolyasiya qalınlığı, material xüsusiyyəti IEC 60502-2 və GB/T 12706.2，GB/T 12706.3 standartlarına uyğun olmalıdır.

Keçirici qoruyucu: keçirici qoruyucu ekstrüde edilmiş yarımkeçirici qeyri-metal materialdan hazırlanmalı və ekstrüde edilmiş yarımkeçirici material izolyasiyaya möhkəm bağlanmalıdır.

İzolyasiya ekranı: İzolyasiya qalxanı qeyri-metal yarımkeçirici təbəqə və metal təbəqənin birləşməsindən ibarət olmalıdır. İzolyasiya nüvəsinə sıx şəkildə bağlanmış və ya soyula bilən qeyri-metal yarımkeçirici təbəqə birbaşa hər bir izolyasiya edilmiş nüvəyə sıxışdırılmalıdır. Sonra metal olmayan yarımkeçirici təbəqənin ətrafına metal qoruyucu təbəqə sarılmalıdır. O, IEC 60502-2, GB/T 12706.2 və GB/T 12706.3 müddəalarına uyğun olmalıdır.

Daxili örtüklər: Daxili örtüklər ekstrüde edilməlidir. Materiallar kabelin işləmə temperaturuna uyğun olmalı və izolyasiya materialına uyğun olmalıdır.

Polad lentli zireh: Çoxnüvəli kabellərdə zireh ikiqat polad lentə uyğun olan daxili örtükdə tətbiq olunmalıdır. A.c.-də istifadə üçün tək nüvəli kabellər. sistemlər maqnitsiz polad lentdən ibarət olmalıdır.

Xarici örtük: PVC örtük， Qabığın qalınlığı, material xüsusiyyəti IEC 60502.2 və GB/T 12706-ya uyğun olmalıdır.

Alov gecikdirən kabel: Alova davamlı PVC xarici örtük materialından istifadə edilməlidir. Alov gecikdirici sinifləri üç kateqoriyaya bölmək olar: dəstə A, B və C.

Performans parametri

Nominal gərginlik: 3,6/6 kV-dan 18/30 kV-a qədər; 26/35 kV

Test gərginliyi: Güc tezliyi sınaq gərginliyi 3.5U0 olmalıdır və sınaq 5 dəqiqə pozulmadan davam etməlidir.

Konduktorun maksimum işləmə temperaturu: 90 ºC

Qısa qapanma temperaturu: +250 ºC

İzolyasiya qalınlığı:

Kabel testi

Müntəzəm kabel sınaqlarına aşağıdakılar daxildir: 1) GB/T 3956-2008 və IEC 60228 tələblərinə uyğun olmaq üçün 20ºC-də DC müqavimətini tələb edən keçirici DC müqavimət testi; 2) AC gərginlik testi, 5 dəqiqə ərzində 3.5U0 gərginlikdə davamlı, heç bir nasazlıq olmamalıdır; 3) GB/T 3048.12-yə uyğun olaraq aparılan qismən boşalma testi, 1.73U0 gərginlikdə 10pC-dən çox aşkar edilə bilən boşalma əmələ gəlməməli və sınaq həssaslığı 10pC və ya daha yüksək səviyyəyə çatmalıdır.

Nümunə götürmə sınaqlarına əsasən aşağıdakılar daxildir: 1) GB/T 3956-2008 və IEC 60228 tələblərinə cavab verən keçirici strukturun yoxlanılması; 2) İzolyasiya, daxili astar, polad lent zireh və qabığın struktur ölçüləri IEC 60502.2, GB/T 12706.2-2020 və GB/T 12706.3-2020 tələblərinə cavab verməlidir; 3) GB/T 2951.21-2008 və IEC 60811-2-1-in 9-cu fəslinə uyğun olaraq aparılmalı olan istilik uzanma sınağı və nəticələr müvafiq standartlara uyğun olmalıdır.

Tip testi aşağıdakıları əhatə edir: izolyasiya və qabığın mexaniki və fiziki xassələri və elektrik xassələri IEC 60502.2, GB/T 12706.2-2020 və GB/T 12706.3-2020 tələblərinə cavab verməlidir; tək kabelin yanma testi GB/T 19666-2019 və IEC 60332 müddəalarına uyğun olmalıdır; paketlənmiş alov gecikdirici test də GB/T 19666-2019 və IEC 60332 tələblərinə cavab verməlidir.

Məhsulun quraşdırılması şərtləri:

Kabelin quraşdırılması zamanı ətraf mühitin temperaturu

Çarpaz bağlı etilen izolyasiyalı və PVC örtüyü olan elektrik kabelləri üçün quraşdırma zamanı ətraf mühitin temperaturu 0°C-dən aşağı olmamalıdır.

Kabelin quraşdırılması zamanı minimum əyilmə radiusu

Qablaşdırma və Çatdırılma

Qablaşdırma təfərrüatları:

Bu, satın aldığınız miqdar və tələblərə görə müəyyən edilir. Razılaşmaq olar.

Liman: Tianjin limanı

Çatdırılma: Dəniz, Hava, Ekspres.
