RTTZ yanğına davamlı büzməli mis kabel

Tianjin Beida, Çində bir RTTZ Yanğına davamlı Oluklu Mis Kabel təchizatçısı və zavodudur. Kabellər mis telli keçiricilərdən, sintetik slyuda lent izolyasiyasından və büzməli mis lent örtüyündən ibarətdir. Bu kabellər 90°C davamlı işləmə temperaturu ilə tamamilə qeyri-üzvi materiallardan ibarətdir. Onlar 950°C ilə 1000°C arasında dəyişən alov şəraitində qısaqapanma və ya əlaqəni kəsmədən 3 saat ərzində enerji təchizatını saxlaya bilirlər. Yanğın zamanı bu kabellər demək olar ki, tüstü və ya zəhərli qazlar çıxarmır. Əlavə qorunma tələb olunarsa, kabelin mexaniki və nəmə davamlı xüsusiyyətlərini artırmaq üçün mis qabığın üzərinə halogensiz, az tüstülü, qeyri-metal örtük tətbiq oluna bilər.

Sorğu göndərin

Məhsul təsviri

İstehsalçı və təchizatçınız kimi Tianjin Beida seçin, etibarlı RTTZ yanğına davamlı büzməli mis kabel həllini seçin. Birbaşa zavod qiymətləri təklif edə bilərik.

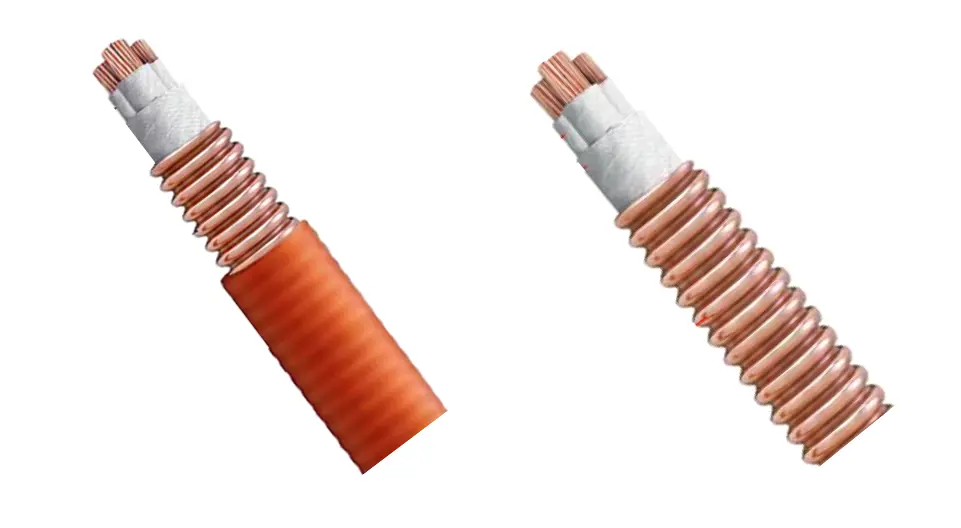

Rttz Fire Retardant Corrugated Copper Cable

Tətbiq sahəsi:

kabel modeli	Tətbiq olunan ssenarilər	Tətbiq ssenariləri
RTTZ	Nominal gərginlik 0,6/1kV və daha aşağı, yanğından mühafizə tələbləri yüksək olan yerlərdə, xüsusən də yanğınsöndürmə və qəza elektrik təchizatı xətləri üçün elektrik enerjisinin ötürülməsi və paylanması üçün uyğundur	Hündürmərtəbəli binalar, xəstəxanalar, metrolar, tunellər, məlumat mərkəzləri, ticarət mərkəzləri, sərgi salonları, qarajlar, əyləncə məkanları, kimya sənayesi, metallurgiya və digər yüksək temperatur/yanan və partlayıcı yerlər
WD-RTTYZ	RTTZ-də olduğu kimi, işçi qüvvəsi tələb edən qapalı məkanlar üçün də aşağı tüstü, halogensiz və alov gecikdirici tələblərə cavab vermək tələb olunur.	Metrolar, atom elektrik stansiyaları, məktəblər, xəstəxanalar, qida fabrikləri, hündürmərtəbəli yaşayış binaları və böyük komplekslər kimi tüstü toksikliyinə və işıq keçiriciliyinə ciddi tələblər qoyulan ərazilər

Məhsulun strukturu

Kabel tikintisi və texniki tələblər

Dirijor: Birinci və ya ikinci növ tavlanmış mis keçiriciləri qəbul edin.

Mineral izolyasiya təbəqəsi: Yanğına davamlı slyuda lenti və ya oxşar funksiyaları olan digər mineral izolyasiya lentləri sarılaraq hazırlanır.

Kabelin yığılması və qoruyucu təbəqə: Kabel özləri alov gecikdirici və odadavamlı xüsusiyyətlərə malik materiallarla sıx şəkildə doldurulur, qoruyucu təbəqə isə uyğun alov gecikdirici və yanmaz lentlə sarılır.

Mis metal örtük: Mis zolaqlı arqon qövs qaynaq texnologiyasından istifadə edilməklə və büzməli şəkildə istehsal olunur.

Qabıq təbəqəsi: Halojensiz, az tüstülü, alov gecikdirən poliolefin örtük materialından hazırlanmışdır. Ümumiyyətlə, narıncı və ya naringi olur, lakin tələblərə uyğun olaraq qara seçilə bilər.

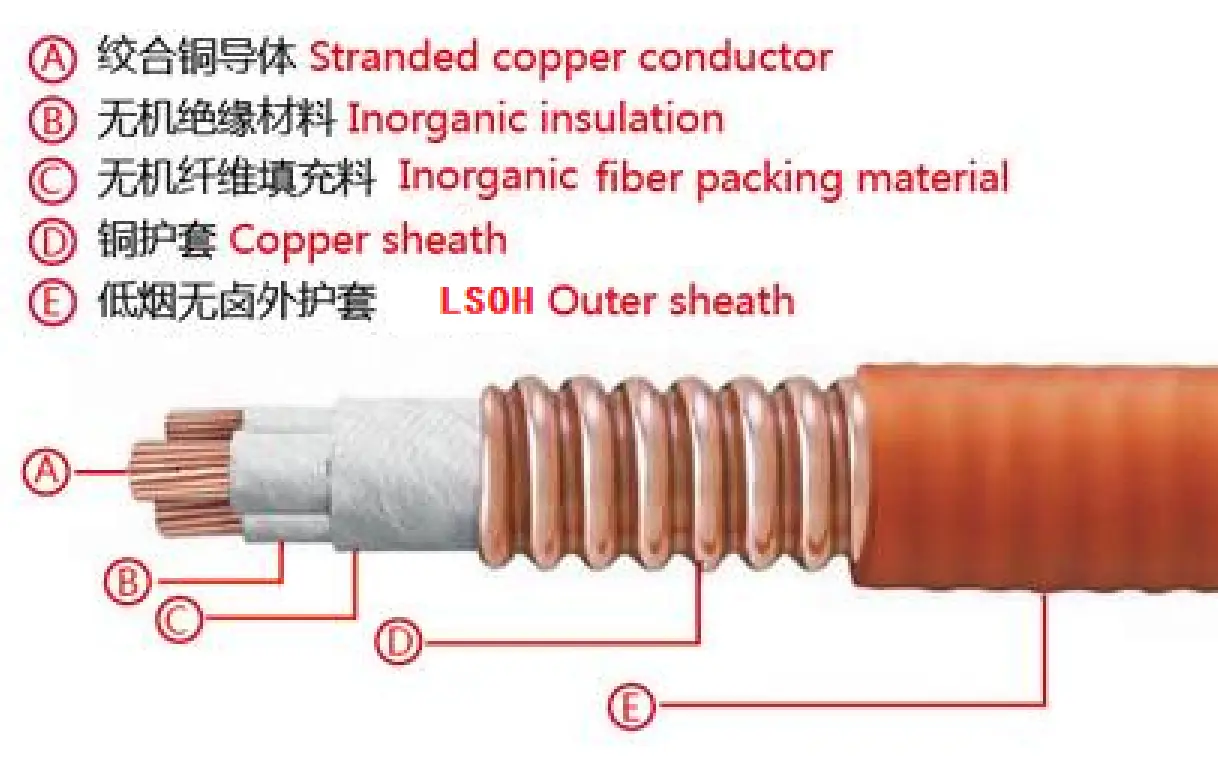

struktur diaqramı

Rttz Fire Retardant Corrugated Copper Cable

Performans parametri

RTTZ Yanğına davamlı Oluklu Mis Kabelin nominal gərginliyi 0,6/1kV-dir. Sınaq gərginliyi 3,5 kV-da təyin edilir və bu müddət ərzində heç bir pozulmadan gərginlik 5 dəqiqə ərzində davamlı olaraq tətbiq olunur. Kabel keçiricisinin maksimum icazə verilən uzunmüddətli işləmə temperaturu 90 ℃-dir.

Kabelləri çəkərkən ətraf mühitin temperaturu 0℃-dən aşağı olmamalıdır. Minimum əyilmə radiusu kabelin xarici diametrindən 12 dəfə çoxdur. Mineral izolyasiya təbəqəsi yanğına davamlı slyuda lentinin çoxsaylı təbəqələrindən istifadə edərək diqqətlə hazırlanmışdır.

20ºC-də keçiricinin müqaviməti GB/T 3956 və IEC 60228-də tip 1 və ya 2 tip tavlanmış mis keçiricilər üçün müəyyən edilmiş standartlara ciddi şəkildə uyğun olmalıdır. Ətraf mühitin temperaturunda kabelin izolyasiya müqaviməti 100 MΩ·km-dən az olmamalıdır.

Yanğına davamlılıq sınağı baxımından o, GB/T 34926 standart tələblərinə tam cavab verir. Xüsusi sınaq metodu aşağıdakılardır:

Əvvəlcə BS 6387 standartına uyğun olaraq C, W, Z testlərini aparın;

İkincisi, sınaq BS 8491 müddəalarına uyğun aparılmalıdır;

Üçüncüsü, GB/T 19216.21-ə uyğun olaraq 950~1000℃ temperaturda, yanğına məruz qalma müddəti 180 dəqiqə və soyutma müddəti 15 dəqiqə olmaqla yanğına davamlılıq testi aparın. Bu müddət ərzində kabel qısa qapanma və ya açıq dövrə nümayiş etdirməməlidir.

Məhsulun təqdimat üsulu

Məhsul Kodu

Mika lent mineral izolyasiyalı büzməli mis örtüklü kabel………R

Poliolefin xarici örtük……………Y

Mis keçirici .......................... T

Halojensiz və az tüstülü …………………WD (isteğe bağlı)

Mis qabıq .......................... T

Alov gecikdirici siniflər A/B/C... ZA/B/C

Slyuda lenti ...................................................................................................Z

Nominal gərginlik …………………0.6/1

Kabel spesifikasiyası

əsas sayı	1	2	3	4	5	3+1, 3+2	4+1
en kəsiyi mm²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Kabellər üçün ehtiyat tədbirləri

Quraşdırma

Döşəmə üsulu: O, həm açıq, həm də gizli döşənməyə dəstək olmaqla, tunellərə, kabel xəndəklərinə, nimçələrə, novlara və şaftlara çəkilə bilər. Tək nüvəli kabellər üçün burulğan cərəyanının itkisinin qarşısını almaq üçün fiksasiya üçün maqnit keçirici materiallardan (məsələn, dəmir məftil) istifadə etmək qadağandır.

Bükülmə və aralıq: İstehsalçının spesifikasiyasına uyğun olaraq əyilmə radiusuna nəzarət edin. Üfüqi asma aralığına istinad: ≤20mm xarici diametrlər üçün aralıq 400mm-dir; 20 mm-dən çox olanlar üçün aralıq 800 mm-dir. Şaquli dayaq aralığı üçün: Xarici diametrlər ≤20mm üçün, aralıq 1500mm-dir; 20 mm-dən çox olanlar üçün span 1000 mm-dir.

Açma və fiksasiya: Bükülməmək üçün kabel çarxında qeyd olunan istiqamətə uyğun olaraq kabeli açın; kabel trayının daxilində fiksasiya aralığına dair yuxarıdakı tələblərə istinad edin.

Terminal və birləşdirici

Terminal istehsalı: Son keçiricidən təqribən 300 mm izolyasiyanı çıxarın, məftil burnunu bükün və mis qabıq ilə keçirici, eləcə də keçiricilər arasında izolyasiya müqavimətini yoxlamaq üçün meqaohmmetrdən istifadə edin. İzolyasiya müqavimətinin qənaətbəxş olduğundan əmin olduqdan sonra, sızdırmazlıq üçün istiliklə büzüşən bir qol tətbiq edin.

Aralıq birləşdiricilər: Kabel gövdəsinə uyğun yanğına davamlılıq dərəcəsi olan bitmiş birləşdiricilərdən istifadə edilməsinə üstünlük verilir. Yerində quraşdırma zamanı nasazlıq nöqtələrini azaltmaq üçün sızdırmazlığı və izolyasiyanı təmin etmək lazımdır.

İstismar və texniki xidmət

Temperatur nəzarəti: Normal iş zamanı keçiricinin temperaturu 90℃-dən çox olmamalıdır. Konduktor toxuna bilməyəndə və yanan materiallarla təmasda olmadıqda, qabığın temperaturu 105 ℃-ə qaldırıla bilər.

İzolyasiya testi: Nəmlik və ya zədələnməməsi üçün izolyasiya müqavimətini yoxlamaq üçün mütəmadi olaraq meggerdən istifadə edin; təhlükəsizliyi təmin etmək üçün mis qabığın etibarlı şəkildə torpaqlanması lazımdır.

İtkilərin qarşısının alınması və qorunması: Qıfı iti əşyalarla cızmaqdan çəkinin və mexaniki zədələnmənin qarşısını almaq üçün divarlardan/döşəmə plitələrindən keçərkən qoruyucu qollar əlavə edin.
