BBTRZ Çevik Yanğına Davamlı Kabellər

Tətbiq sahəsi:

BBTRZ Çevik Yanğına davamlı Kabellər yarımstansiyadan (və ya əsas paylama otağından) yanğından mühafizə sisteminə və ya xüsusi və I sinif yerlərdə əsas enerji təchizatı xətti kimi istifadə olunur. Onların A sinfi odadavamlı kabellər kimi və ya 90°C aşağı tüstülü, halogensiz alov gecikdirən kabellərin uzunmüddətli istifadəsi üçün əvəzedici kimi istifadə edilməsi tələb olunur. Bu kabellər sabit quraşdırma proqramlarında istifadə olunur.

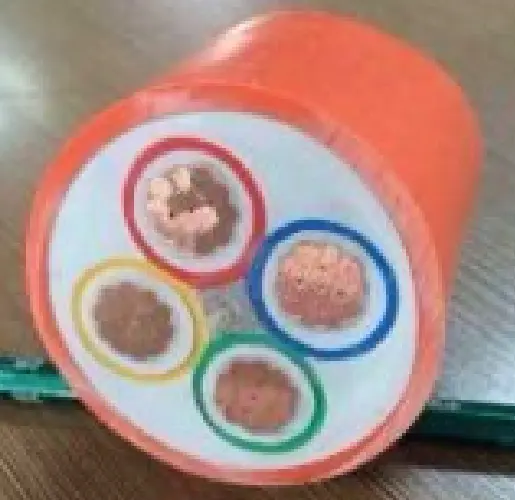

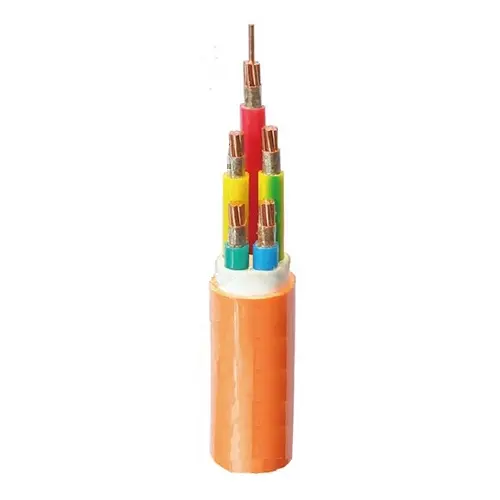

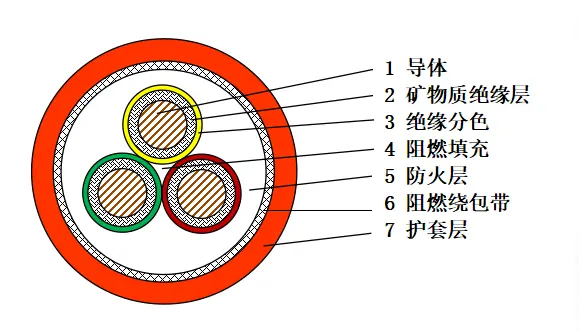

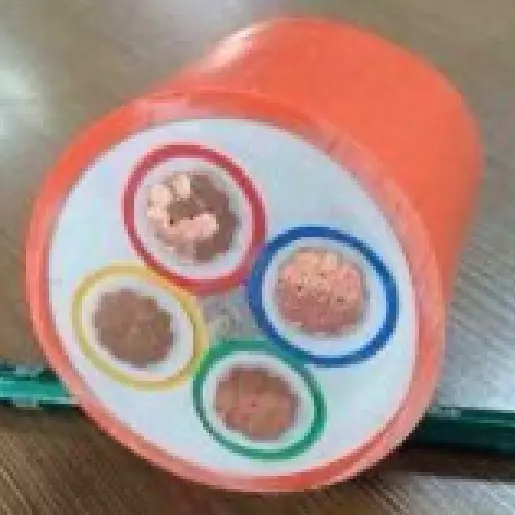

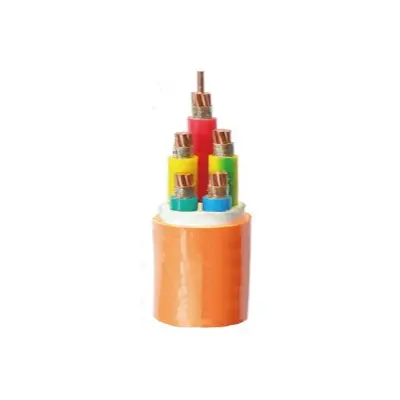

Məhsulun strukturu

Kabel strukturunun dizaynı vasvası və peşəkardır. Dirijor hissəsi, müxtəlif ssenarilərin enerji ötürülməsi ehtiyaclarına cavab verən əla keçiricilik və çeviklik ilə öyünən birinci və ya ikinci növ tavlanmış mis keçiricidən istifadə edir.

Mineral izolyasiya təbəqəsi bükülmüş yanğına davamlı slyuda lentindən istifadə edir ki, bu da özünəməxsus material xüsusiyyətlərinə görə yüksək temperatur və ya alov qarşısında yanğının yayılmasının qarşısını ala bilir, kabel üçün etibarlı yanğından mühafizəni təmin edir.

Rəng kodlu izolyasiya təbəqəsi müxtəlif rəng kodlaşdırma üsulları ilə çarpaz bağlı polietilen izolyasiya materialından istifadə edir. İzolyasiya üçün rəngləndirici əlavə edilə bilər və ya rəngli lentlər, rəngli ipliklər və s. istifadə edilə bilər ki, bu da kabelin quraşdırılması və təmiri zamanı sxemlərin tez və dəqiq müəyyən edilməsini asanlaşdırır.

Kabelin doldurulması prosesində, alov yayılmasının qarşısını almaq üçün mərkəzdə alov gecikdirən doldurma materialları istifadə olunur. Bu vaxt, sıx doldurma və struktur sabitliyini təmin etmək üçün doldurma materiallarını bağlamaq üçün sarğı lentindən istifadə edilə bilər.

Yanğına davamlı təbəqə minerallardan və sarğı lentlərindən ibarətdir. Birincisi, yanğına davamlılıq, yanğına davamlılıq, yüksək temperatura davamlılıq və istilik izolyasiyası kimi üstünlüklərə malik olan mineral material təbəqəsi yanğın maneəsini qurmaq üçün kabel çəkilmiş nüvəyə sıxışdırılır. Xarici təbəqə yanğına davamlı effekti artırmaq və ekstremal mühitlərdə kabelin təhlükəsiz işləməsini təmin etmək üçün ətrafına bükülmüş alov gecikdirən lentlə qorunur.

Qapaq halogensiz, az tüstülü, alov gecikdirən poliolefin örtük materialından hazırlanır, əla alov gecikdirici xüsusiyyətlərə malikdir və yanma zamanı heç bir zərərli tüstü əmələ gətirmir, beləliklə də personala və ətraf mühitə zərəri azaldır. Kılıf adətən narıncı və ya naringi rəngdədir, bu, göz oxşayan və asanlıqla müəyyən edilir. Müxtəlif istifadə ssenarilərinin ehtiyaclarını ödəmək üçün istək əsasında qara rəngə də rənglənə bilər.

Performans parametri

Bu BBTRZ Çevik Yanğına davamlı Kabellərin nominal gərginliyi 0,6/1kV-dir. Sınaq mərhələsində 5 dəqiqə ərzində 3,5 kV-luq sınaq gərginliyi tətbiq edilib və heç bir nasazlıq baş verməyib. Kabel keçiricisinin uzunmüddətli icazə verilən işləmə temperaturu həddi 90 ℃-dir. Kabel çəkərkən ətraf mühitin temperaturu 0℃-dən aşağı olmamalıdır. Minimum əyilmə radiusu kabelin xarici diametrindən 12 dəfə çoxdur (12*OD). Mineral izolyasiya təbəqəsi odadavamlı xüsusiyyətlərə malik bir neçə qat slyuda lentindən hazırlanır.

Yanğına davamlılıq baxımından bu kabel həm korporativ standartların, həm də IEC 60331-1 tələblərinə cavab verir, yanma müddəti 180 dəqiqəyə qədərdir. 20ºC-də keçirici müqavimətinə gəldikdə, o, GB/T 3956 və IEC 60228-də qeyd olunduğu kimi, Tip 1 və ya Tip 2 tavlanmış mis keçiricilər üçün spesifikasiyalara uyğun olmalıdır. İzolyasiya müqavimətinə gəldikdə, ətraf mühitin temperaturunda kabelin izolyasiya müqaviməti 100 MΩ·km-dən az olmamalıdır.

Bundan əlavə, bitmiş kabel GB/T 19216.21 müddəalarına uyğun olaraq sınaq üsulu ilə yanğına davamlılıq testindən keçməlidir. Yanğına məruz qalma temperaturu 180 dəqiqə davam edən 950 ~ 1000 ℃, sonra 15 dəqiqəlik soyutma dövrü ilə müəyyən edilir. Bu müddət ərzində kabel qısa qapanma və ya açıq dövrə nümayiş etdirməməlidir.

Ümumi kabel spesifikasiyası

Mineral izolyasiya edilmiş BTTZ kabeli ilə müqayisədə çevik yanğına davamlı kabel BBTRZ-nin üstünlükləri və çatışmazlıqları:

Üstünlüklər:

Kabel izolyasiyası nəm udmağa meylli deyil və sabit izolyasiya performansına malikdir.

Kabellərdə ara bağlayıcıların sayını azaldaraq, sabit uzunluqlarda çoxlu nüvələr istehsal edilə bilər.

Quruluş çevikdir, kabelin əyilməsini asanlaşdırır və çəkmə çətinliyini azaldır.

Kabellər, aksesuarların dəyərini azaldaraq, xüsusi sonlanmalar olmadan istifadə edilə bilər.

Dezavantajları: Yanğın müqaviməti bir qədər aşağıdır və BS 8491 tələblərinə cavab verə bilməz.

Maksimum işləmə temperaturu 90 ℃-dir, BTTZ-nin 250 ℃-ə çatmır

Ən yüksək yanma performansı B1 sinifinin tələblərinə cavab verə bilər, lakin A sinfinin tələblərinə cavab verə bilməz.

Tətbiq ssenariləri:

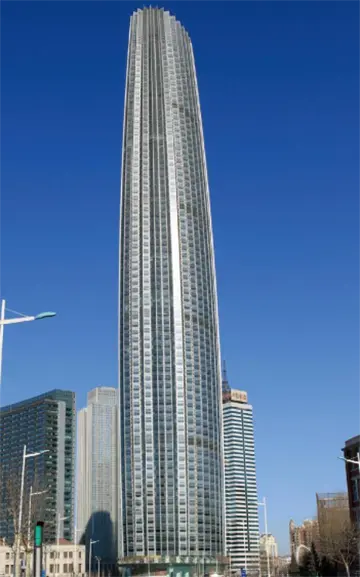

hündürmərtəbəli bina

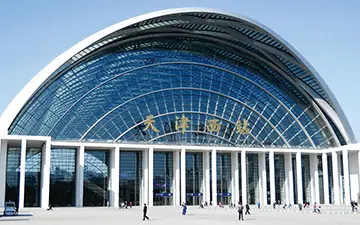

dəmir yolu stansiyası

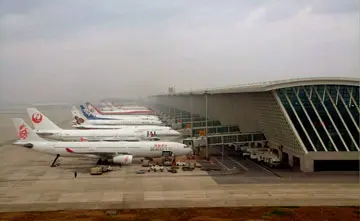

hava limanı terminalı

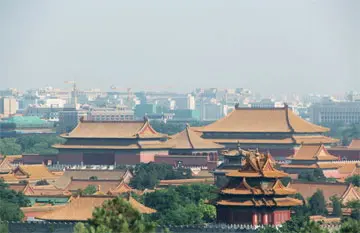

tarixi maraqlı yerlər və mənzərəli gözəlliklər

Qablaşdırma və Çatdırılma

Qablaşdırma təfərrüatları:

Bu, satın aldığınız miqdar və tələblərə görə müəyyən edilir. Razılaşmaq olar.

Liman: Tianjin limanı

Çatdırılma: Dəniz, Hava, Ekspres.
