XLPE izolyasiyalı PVC örtüklü SWA elektrik kabeli

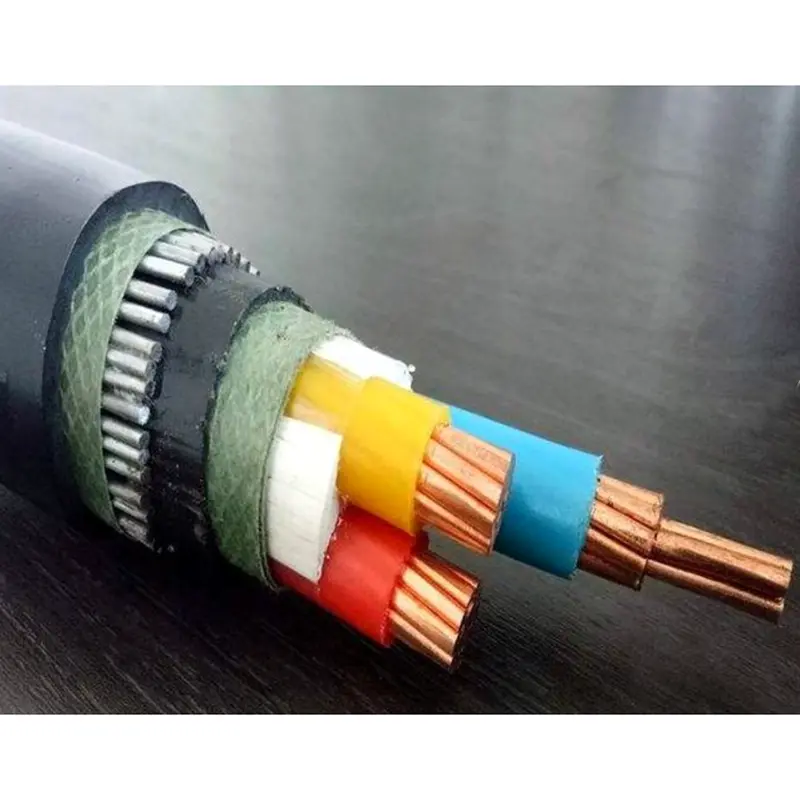

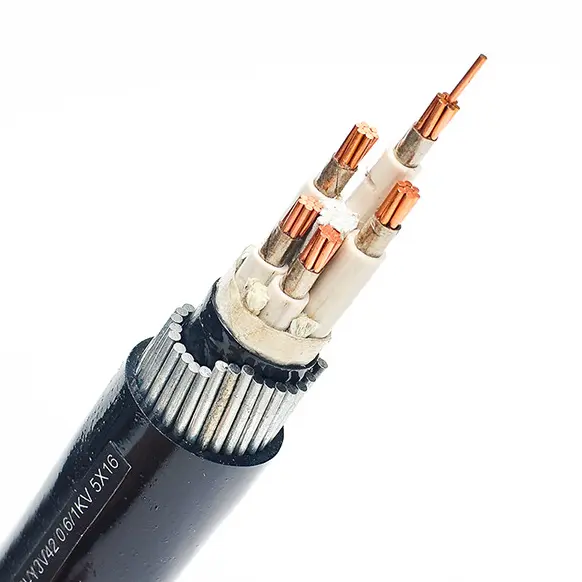

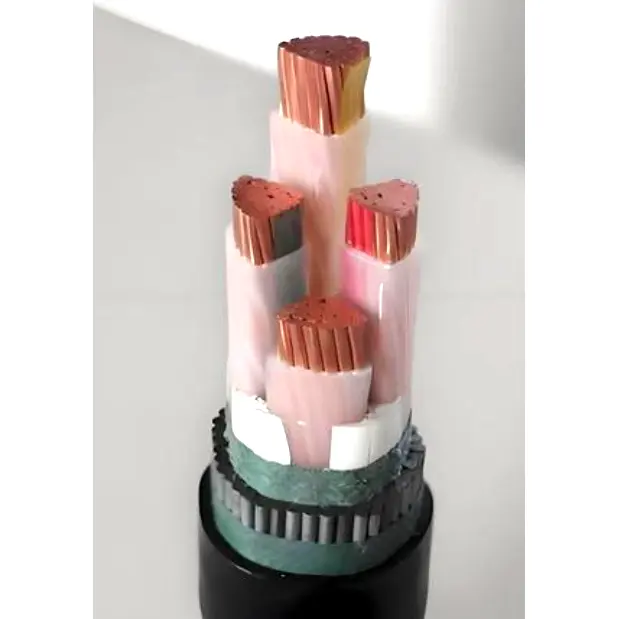

XLPE izolyasiyalı PVC örtüklü SWA elektrik kabeli T1R mis keçirici, XLPE izolyasiya, PVC sarğı lenti Polad zirehlər və PVC qabıqdan ibarətdir.

Ümumi kabel növləri YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC.

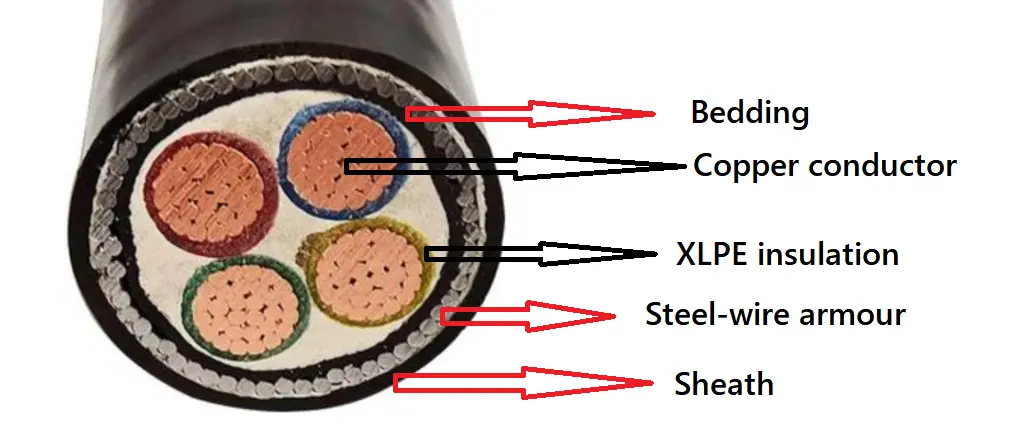

Məhsulun strukturu

XLPE izolyasiyalı PVC örtüklü SWA elektrik kabeli T1R mis keçirici, XLPE izolyasiya, PVC sarğı lenti Polad zirehlər və PVC qabıqdan ibarətdir.

Dirijor: Mis və ya alüminium keçirici, dəyirmi dayaqlı və ya formalı, IEC 60228-ə uyğun sinif 2

və GB/T 3956-2008, Kesiti sahəsi 6 mm-dən çox olmayan üçün², möhkəm dəyirmi

dirijor istifadə edilə bilər, IEC 60228 və GB/T 3956-2008-ə uyğun Sinif 1.

İzolyasiya: İzolyasiya qalınlığı, material xüsusiyyəti IEC 60502 və GB/T 12706 standartlarına uyğun olmalıdır.

Əsas Rəng: 1 nüvə: qırmızı və ya sarı və ya yaşıl və ya mavi və ya qara

2 nüvə: qırmızı, mavi və ya qırmızı, qara

3 nüvə: sarı, yaşıl, qırmızı və ya qırmızı, sarı, mavi

4 nüvə: sarı, yaşıl, qırmızı, mavi və ya qırmızı, sarı, mavi, qara

5 nüvə: sarı, yaşıl, qırmızı, mavi, qara və ya qırmızı, sarı, mavi, qara, yaşıl

5 coedan yuxarı: qara nömrəli ağ nüvələr və ya müxtəlif rəngli lent

Daxili örtüklər: Daxili örtüklər ekstrüde və ya lapped ola bilər. Materiallar kabelin işləmə temperaturuna uyğun olmalı və izolyasiya materialına uyğun olmalıdır.

Polad məftilli zireh: Çoxnüvəli kabellərdə zireh polad məftillərə uyğun olan daxili örtükdə tətbiq edilməlidir. A.c.-də istifadə üçün tək nüvəli kabellər. sistemlər maqnit olmayan polad məftillərdən ibarət olmalıdır.

Xarici örtük: Qapağın qalınlığı, material xüsusiyyəti IEC 60502 və GB/T 12706-ya uyğun olmalıdır.

Alov gecikdirən kabel: Alova davamlı PVC xarici örtük materialından istifadə edilməlidir. Alov gecikdirici sinifləri üç kateqoriyaya bölmək olar: dəstə A, B və C.

Yanğına davamlı kabel: keçiricinin ətrafına iki qat slyuda lenti sarılmalıdır.

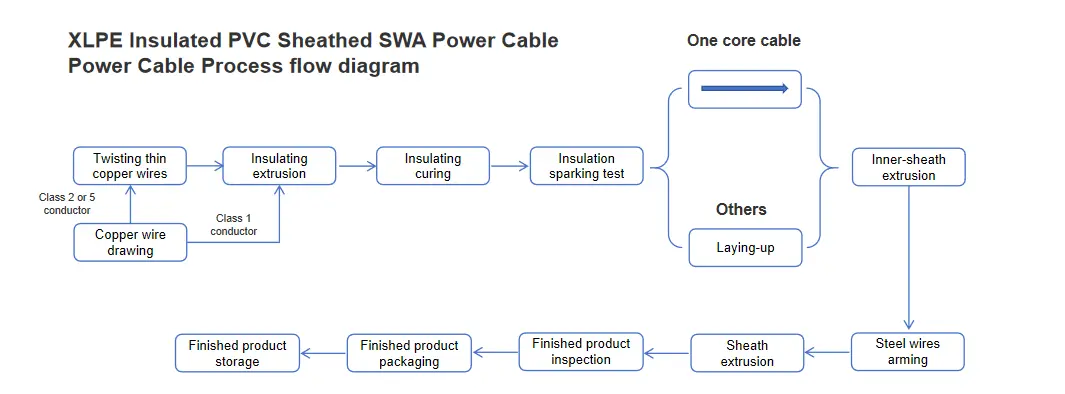

Proses axını diaqramı

Performans parametri

Nominal gərginlik: 0,6/1 kV

Test gərginliyi: 3.5kV 5 dəqiqə ərzində heç bir nasazlıq baş verməyib

İşləmə temperaturu: -5º C ilə +90 ºC

Qısa qapanma temperaturu: +250 ºC

Minimum Flexing Bükülmə radiusu: 15* OD;

Minimum Statik Bükülmə radiusu: 10* OD;

Kabel testi:

1. Keçirici DC müqavimət testi: 20ºC keçiricinin DC müqaviməti GB/T 3956-2008, IEC 60228-ə uyğun olmalıdır.

2. AC gərginlik testi: 3.5kV/5dəq, qırılma yoxdur.

Nümunə alma testi:

1. Keçirici strukturun yoxlanılması: O, GB/T 3956-2008, IEC 60228-in texniki tələblərinə uyğun olmalıdır.

2. İzolyasiya, astar, polad lent zireh və qabıq strukturunun ölçüsü GB/T 12706.1-2020, IEC 60502.1 tələblərinə uyğun olmalıdır.

Termal uzanma testi:

Nümunə götürmə və sınaq prosedurları GB/T 2951.21-2008, IEC 60811-2-1, Fəsil 9-un müddəalarına uyğun olmalıdır və nəticələr GB/T 12706.1-2020, IEC 60502.1-in müddəalarına uyğun olmalıdır.

Test növü:

İzolyasiya və qabığın mexaniki və fiziki performans testi GB/T 12706.1-2020 və IEC 60502.1 tələblərinə uyğun olmalıdır.

Elektrik göstəriciləri GB/T 12706.1-2020, IEC 60502.1 standartlarına uyğun olmalıdır.

Tək kabel yanma testi GB/T 19666-2019, IEC 60332 standartlarına uyğun olmalıdır.

Kabelin yığılmış alov gecikdirici testi GB/T 19666-2019, IEC 60332 tələblərinə cavab verir.

Kabellərin yanğına davamlılıq testi GB/T 19666-2019 və IEC 60331 tələblərinə uyğun olmalıdır.

Amperdə cərəyan keçirmə qabiliyyəti（A）

Qablaşdırma və Çatdırılma

Qablaşdırma təfərrüatları:

Bu, satın aldığınız miqdar və tələblərə görə müəyyən edilir. Razılaşmaq olar.

Liman: Tianjin limanı

Çatdırılma: Dəniz, Hava, Ekspres.
