XLPE izolyasiyalı LSZH örtüklü zirehli olmayan elektrik kabeli

XLPE İzolyasiya edilmiş LSZH Qapalı Qeyri-zirehli Elektrik Kabelləri Tianjin Beida tərəfindən təklif olunan yüksək keyfiyyətli məhsullardır, biz etibarlı istehsalçı və təchizatçıyıq. Bu kabellər seriyası fiziki çarpaz bağlama prosesi ilə istehsal olunan XLPE izolyasiyasından istifadə edir ki, bu da nəinki əla elektrik xüsusiyyətlərinə (90℃-ə qədər temperatur müqaviməti, yuxarı əməliyyat temperaturu həddi PVC kabellərə nisbətən 30% daha yüksək) malik olmaqla yanaşı, molekulyar strukturun modifikasiyası vasitəsilə alov gecikdirmə və ətraf mühitə uyğunluqda ikili irəliləyiş əldə edir. Onun xarici qabığı xüsusi hazırlanmış halogensiz, az tüstülü poliolefin materialdan hazırlanmışdır, yanma zamanı yalnız az miqdarda ağ tüstü çıxarır və tüstü sıxlığı və işıq keçiriciliyi GB/T 17651 standartının ən yüksək səviyyəli tələblərinə cavab verir, yanğın yerlərində görünmənin təhlükəsiz diapazonda qalmasını təmin edir.

Hazırda Beida-nın kabel seriyası 0.6/1kV-dən 26/35kV-a qədər bütün gərginlik səviyyələrini və 1.5mm²-dən 1000mm²-ə qədər bütün keçirici kəsikləri əhatə edən tam məhsul matrisini formalaşdırmışdır. Onların arasında WDZ-YJY növü quru qapalı mühitlər üçün uyğundur, WDZ-YJY23 növü isə nəmli mühitlər üçün optimallaşdırılmış örtük formuluna malikdir və WDZ-YJY43 növü əlavə uzununa suya davamlı təbəqə dizaynı ilə yeraltı boru dəhlizləri kimi xüsusi ssenarilərin ehtiyaclarını ödəyə bilər.

Məhsulun strukturu

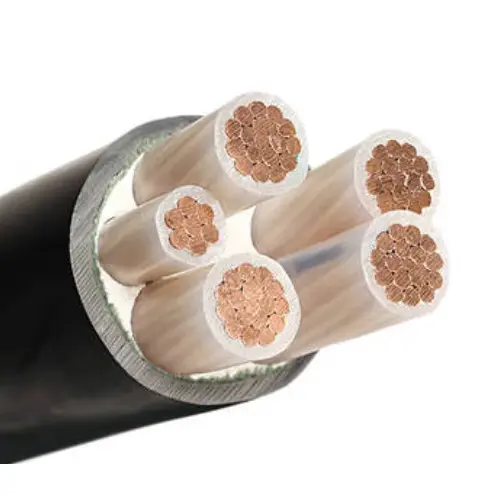

XLPE izolyasiyalı LSZH örtüklü zirehli olmayan elektrik kabeli T1R mis keçirici, XLPE izolyasiyası və LSOH poliolefin qabığından ibarətdir.

Dirijor: Mis və ya alüminium keçirici, dəyirmi dayaqlı və ya formalı, IEC 60228-ə uyğun sinif 2

və GB/T 3956-2008, Kesiti sahəsi 6 mm-dən çox olmayan üçün², möhkəm dəyirmi

dirijor istifadə edilə bilər, IEC 60228 və GB/T 3956-2008-ə uyğun Sinif 1.

İzolyasiya: İzolyasiya qalınlığı, material xüsusiyyəti IEC 60502 və GB/T 12706 standartlarına uyğun olmalıdır.

Əsas Rəng: 1 nüvə: qırmızı və ya sarı və ya yaşıl və ya mavi və ya qara

2 nüvə: qırmızı, mavi və ya qırmızı, qara

3 nüvə: sarı, yaşıl, qırmızı və ya qırmızı, sarı, mavi

4 nüvə: sarı, yaşıl, qırmızı, mavi və ya qırmızı, sarı, mavi, qara

5 nüvə: sarı, yaşıl, qırmızı, mavi, qara və ya qırmızı, sarı, mavi, qara, yaşıl

5 coe-dən yuxarı: qara nömrəli ağ nüvələr və ya müştəri ilə texniki razılaşma

Xarici örtük: Qapağın qalınlığı, material xüsusiyyəti IEC 60502 və GB/T 12706-ya uyğun olmalıdır.

Alov gecikdirən kabel: Alov gecikdirən LSOH poliolefin xarici örtük materialından istifadə edilməlidir. Alov gecikdirici sinifləri üç kateqoriyaya bölmək olar: dəstə A, B və C.

Yanğına davamlı kabel: keçiricinin ətrafına iki qat slyuda lenti sarılmalıdır.

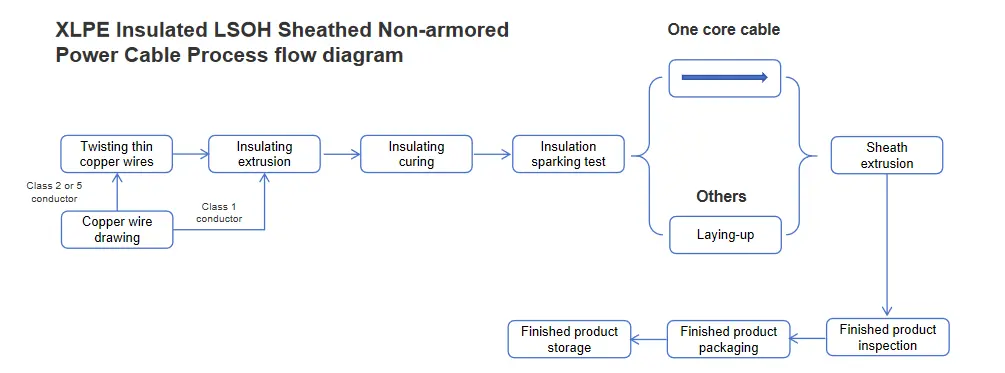

Proses axını diaqramı

Məhsul tətbiqi

Metro, yeraltı tunel, mülki hava hücumundan müdafiə mühəndisliyi və digər yeraltı qapalı mühəndislik üçün mühüm zavod binaları, əsas laboratoriyalar, məlumat mərkəzləri, kimya zavodları, hündürmərtəbəli binalar, xəstəxanalar, ticarət mərkəzləri, məktəblər, idman zalları, kinoteatrlar, yüksək sürətli qatar stansiyaları/hava limanı gözləmə otaqları və təhlükəsizlik və korroziya üçün yüksək tələblər olan digər izdihamlı yerlər.

Adi PVC örtüklü kabel ilə müqayisə

Performans parametri

Məhsulun nominal gərginliyi 0,6/1 kV-dir. Sınaq zamanı 3,5 kV-a qədər sınaq gərginliyi tətbiq edilmiş və heç bir nasazlıq olmadan 5 dəqiqə saxlanılmış, etibarlı izolyasiya göstəriciləri nümayiş etdirilmişdir. Dirijor müqavimətinə gəldikdə, 20 ℃-də onun keçirici müqavimət dəyəri sabit elektrik performansını təmin edən IEC 60228 və ya GB/T 3956 standartlarına ciddi şəkildə uyğundur.

Temperatur uyğunluğu baxımından məhsul əla performans nümayiş etdirir, -5℃ ilə +90℃ arasında geniş temperatur diapazonunda sabit işləyir. Qısaqapanma şəraitində belə, +250℃-ə qədər olan temperaturlara zərər vermədən davam edə bilər. Bükülmə performansına gəldikdə, məhsul quraşdırma və istifadə zamanı çevikliyi təmin edən minimum əyilmə radiusunu xarici diametrdən 15 dəfə və minimum statik əyilmə radiusunu xarici diametrdən 10 dəfə təşkil edir.

Bundan əlavə, XLPE izolyasiyalı LSZH örtüklü zirehli olmayan elektrik kabeli alova davamlılıq və yanğına davamlılıq baxımından yüksək standartlara cavab verir. Onun alov gecikdirməsi IEC 60332 və ya GB/T 19666 standartlarına uyğundur və yanğının yayılmasının effektiv qarşısını alır; onun yanğına davamlılığı IEC 60331 və ya GB/T 19666 standartlarına uyğundur, hətta yanğınlar kimi ekstremal şəraitdə belə müəyyən funksionallığı qoruyub saxlayır. Eyni zamanda, məhsulun pH dəyəri və keçiriciliyi IEC 60754 və GB/T 19666-2019 standartlarına ciddi şəkildə uyğundur, onun işıq keçiriciliyi IEC 61034 və GB/T 19666-2019 standartlarına uyğundur və ümumi halogen turşusu qazı buraxılması IEC və GB607-yə uyğundur. Məhsulun təhlükəsizliyini və ətraf mühitə uyğunluğunu hərtərəfli təmin edən 19666-2019 standartları.

Amperdə cərəyan keçirmə qabiliyyəti（A）

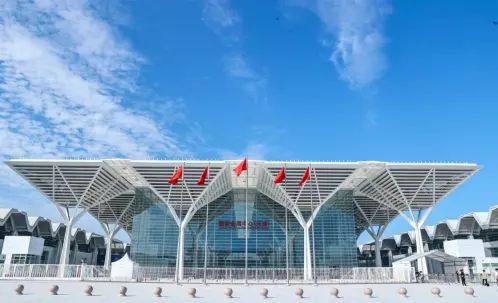

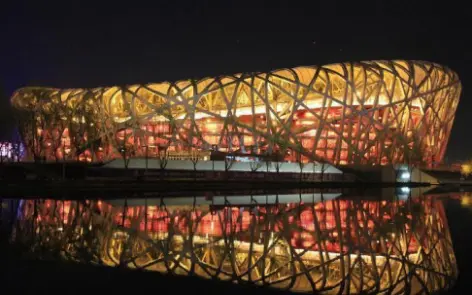

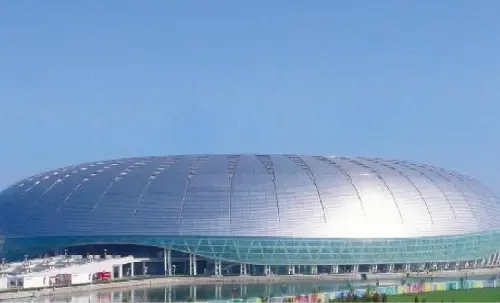

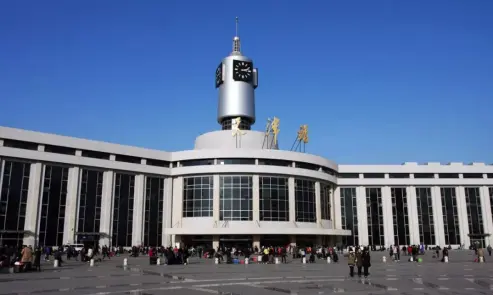

Ardıcıl Davalar

Qablaşdırma və Çatdırılma

Qablaşdırma təfərrüatları:

Bu, satın aldığınız miqdar və tələblərə görə müəyyən edilir. Razılaşmaq olar.

Liman: Tianjin limanı

Çatdırılma: Dəniz, Hava, Ekspres.
