750V Mineral İzolyasiyalı Kabellər 250 ℃-ə qədər davamlı yüksək temperaturlu mühitlərdə sabit işləyə bilər və bu onu uzunmüddətli yüksək temperatur əməliyyatları üçün uyğun edir. 950 ℃ və 1000 ℃ arasında temperaturda olan yanğın ssenariləri kimi ekstremal yüksək temperatur şəraitində kabel öz bütövlüyünü qoruyub saxlaya bilər və ən azı 3 saat fasiləsiz enerji ilə təmin edə bilər, fövqəladə işıqlandırma, yanğınsöndürmə avadanlığı və kritik idarəetmə sistemləri üçün dəyərli enerji dəstəyi təmin edir.
Qısamüddətli və ya xüsusi fövqəladə vəziyyətlərdə onun temperatur müqaviməti mis keçiricilərin ərimə nöqtəsinə (1083 ℃) yaxınlaşa bilər, istifadə etdiyi qeyri-üzvi izolyasiya materialının ərimə nöqtəsi isə 2800 ℃-ə qədər yüksəkdir ki, bu da adi yanğınların temperaturunu xeyli üstələyir. Bu, yanğının başlanğıc və yayılma mərhələlərində kabelin struktur bütövlüyünü və normal işləməsini təmin edir.
750V Mineral İzolyasiyalı Kabellər sıx məskunlaşan ərazilərdə, o cümlədən əsas və şaxəli enerji paylama sistemlərində, ümumi işıqlandırmada, maşın və avadanlıqların daxili naqillərində, mahiyyət etibarilə təhlükəsiz sxemlərdə, qəza işıqlandırmalarında, fövqəladə ehtiyat enerji təchizatında, yanğınsöndürmə avadanlıqları üçün məlumat və məlumat ötürmə və idarəetmə xətlərində və potensial partlayıcı təhlükəli ərazilərdə istifadə üçün uyğundur.
Əsas tətbiq yerləri

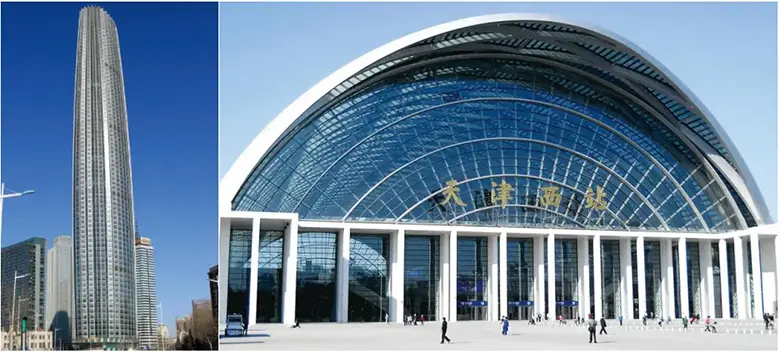

1) İctimai Binalar: İctimai əyləncə yerləri; hündürmərtəbəli binalar; otellər və restoranlar; xəstəxanalar, məktəblər, dövlət idarələri; milli memorial zalları və tarixi binalar; kitabxanalar, muzeylər və sərgi salonları; hava limanları, qatar stansiyaları və limanlar; enerji dispetçer binaları və telekommunikasiya binaları.
2) Yüksək temperatur mühitləri: Metallurgiya sənayesi; koks sənayesi; gəmiqayırma sənayesi; polad sənayesi; şüşə sənayesi; digər yüksək temperaturlu mühitlərdə elektrik ötürücü və paylayıcı xətlər. 3) Partlayışa davamlı sistemlər və yanğın təhlükəsi olan ərazilər: Neft-kimya sənayesi; neft emalı zavodları, yanacaqdoldurma məntəqələri və neft bazaları; boya və piqment sənayesi; kimya sənayesi; nüvə elektrik stansiyaları; dəniz neft platformaları; təbii qaz və kömür qazının ötürülməsi və sıxılma stansiyaları; əczaçılıq sənayesi; mədənçilik; hərbi sənaye
4) Yeraltı yerlər: Metrolar; yeraltı anbarlar; tunellər; yeraltı meydanlar
5) Nəqliyyat və nəqliyyat qovşaqları
6) Taxta konstruksiyalar

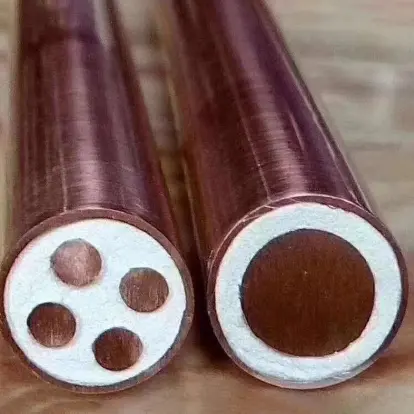

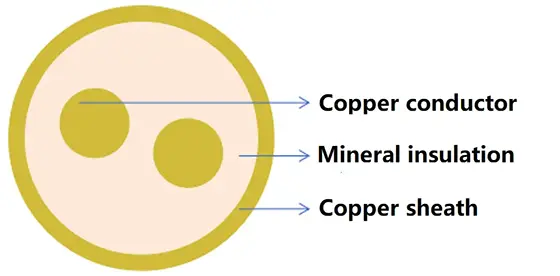

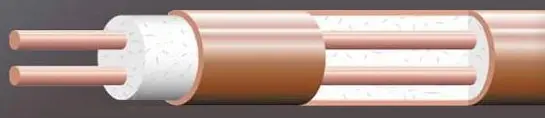

Mineral izolyasiya edilmiş kabellər mis keçirici, maqnezium oksidi tozu mineral izolyasiya və mis qabıqdan ibarətdir. Kabellər misin aşındırıcı olduğu fabriklərdə istifadə edildikdə, ən kənar polivinilxlorid (PVC) təbəqəsi əlavə edilə bilər. Kabel üçün estetika və ya asan əlçatanlığın vacib olduğu binalarda və ya yeraltı yerlərdə halogensiz, az tüstülü xarici örtük əlavə edilə bilər.
Dirijor: Bərk mis, IEC 60228-ə uyğun sinif 1.
İzolyasiya: O, sıxılmış maqnezium oksid mineral tozundan ibarətdir və onun elektrik xassələri GB/T 13033.1/IEC 60702-1 tələblərinə cavab verir.
Metal örtük: GB/T 13033.1/IEC 60702-1-ə uyğun, qızardılmış mis qabıq.
Qeyri-metal örtük: Polivinilxloriddən və ya halogensiz az tüstülü poliolefindən hazırlanmışdır.
Bu kabel 750V nominal gərginliyə malikdir. Elektrik göstəriciləri baxımından onun izolyasiyası 2,5 kV-lik sınaq gərginliyinə 1 dəqiqə ərzində pozulmadan davam edə bilər; Maksimum icazə verilən iş temperaturu 250 ℃-dir. Mexanik olaraq, kabelin quraşdırılması zamanı minimum əyilmə radiusu kabelin xarici diametrindən 24 dəfə çoxdur. Yanğına davamlılığı IEC 60331-1 standartlarına ciddi şəkildə uyğundur, alovda 180 dəqiqə davamlı yanmadan sonra toxunulmaz qala bilir.
Bundan əlavə, kabelin mis qabığının xarici diametri və elliptikliyi GB/T 13033.1 və IEC 60702-1 standartlarının tələblərinə cavab verir, xüsusi dözümlülüklər müvafiq cədvəllərdə ətraflı təsvir edilmişdir. 20°C-də dirijorun DC müqaviməti GB/T 3956-da birinci tip keçirici üçün tələblərə cavab verir və mis qabığın müqaviməti də müvafiq standarta cavab verir. İzolyasiya müqavimətinə gəldikdə, keçiricilər arasında və keçirici ilə mis örtük arasında izolyasiya müqaviməti hər kilometrə 1000 MΩ-dən az deyil, uzunmüddətli istismar zamanı etibarlı izolyasiya performansını təmin edir.

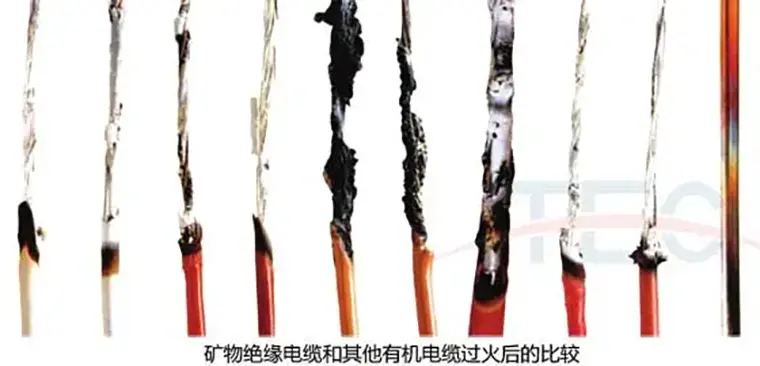

Mineral izolyasiyalı kabellər və adi kabellər arasında yanğına davamlılıq testlərinin müqayisəsi:

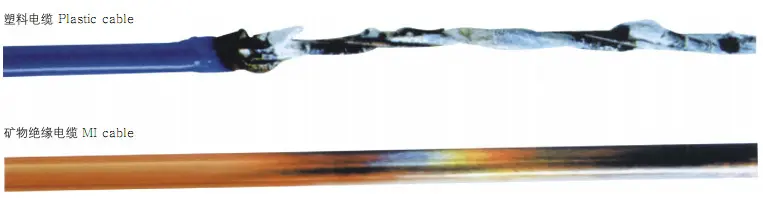

Mineral izolyasiyalı kabellər yanğına davamlılıq testindən sonra praktiki olaraq heç bir dəyişiklik göstərməmişdir. Üzvi izolyasiya edilmiş kabellər açıq karbonlaşma nümayiş etdirdi.
100 ilə qədər xidmət müddəti;
● Yanmaz, yanmağı dəstəkləmir, zəhərli qazlar buraxmır və yanma enerjisi sıfırdır;
● 250℃-ə qədər fasiləsiz işləmə temperaturu, 1083℃-ə qədər qısamüddətli işləmə temperaturu;
● Mükəmməl yanğın müqaviməti; kabel yanğından sonra təkrar istifadə edilə bilər;
● Kabel terminalları və ara birləşdiricilər kabellə təchiz olunub, onun yanğına davamlılığının etibarlılığını artırır;
● Kabel yanğın zamanı həddindən artıq yüksək temperaturlara, düşən obyektlərin təsirinə və yanğınsöndürmə sistemlərinə davam edə bilər;
● Kabel yüksək temperaturlu mühitlərdə istifadə edilə bilər;
● Suya davamlı, nəmə davamlı, yağa davamlı və korroziyaya davamlı; heç bir yaşlanma, son dərəcə sabit kabel performansı;
● Kabelin metal qabığı torpaqlama sxemi kimi istifadə edilə bilər;
● Mürəkkəb strukturlar və məhdud məkanlar üçün uyğun olan əla mexaniki möhkəmlik və əyilmə performansı;
● Kabelin unikal strukturuna görə yüksək cərəyan keçirmə qabiliyyəti;
● Kiçik kabel xarici diametri, asan quraşdırma, aşağı ümumi qiymət, boruların qorunmasına ehtiyac yoxdur;
● Yaxşı partlayışa davamlı performans və nüvə radiasiyasına əla müqavimət;
● Mükəmməl elektromaqnit qoruma və elektromaqnit uyğunluğu performansı;
● Heyvan dişləmələrinə qarşı qoruyucu.
|
750V Mineral izolyasiyalı kabellər mis qabığın diametri |
||||||||
|
Növ |
Ölçü |
|||||||
|
Nominal keçiricinin kəsik sahəsi |
İzolyasiyanın nominal qalınlığı |
Mis qabığın diametri |
||||||
|
1 nüvə |
2 nüvə |
3 nüvə |
4 nüvə |
7 nüvə |
12 nüvə |
19 nüvə |
||
|
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
1.5 |
1.3 |
4.9 |
7.9 |
8.3 |
9.1 |
10.8 |
14.1 |
16.6 |
|
2.5 |
1.3 |
5.3 |
8.7 |
9.3 |
10.1 |
12.1 |
15.6 |
— |
|
4 |
1.3 |
5.9 |
9.8 |
10.4 |
11.4 |
13.6 |
— |
— |
|
6 |
1.3 |
6.4 |
10.9 |
11.5 |
12.7 |
— |
— |
— |
|
10 |
1.3 |
7.30 |
12.7 |
13.6 |
14.8 |
— |
— |
— |
|
16 |
1.3 |
8.3 |
14.7 |
15.6 |
17.3 |
— |
— |
— |
|
25 |
1.3 |
9.60 |
17.1 |
18.2 |
20.1 |
— |
— |
— |
|
35 |
1.3 |
10.7 |
— |
— |
— |
— |
— |
— |
|
50 |
1.3 |
12.1 |
— |
— |
— |
— |
— |
— |
|
70 |
1.3 |
13.7 |
— |
— |
— |
— |
— |
— |
|
95 |
1.3 |
15.40 |
— |
— |
— |
— |
— |
— |
|
120 |
1.3 |
16.8 |
— |
— |
— |
— |
— |
— |
|
150 |
1.3 |
18.40 |
— |
— |
— |
— |
— |
— |
|
185 |
1.4 |
20.4 |
— |
— |
— |
— |
— |
— |
|
240 |
1.6 |
23.3 |
— |
— |
— |
— |
— |
— |
|
300 |
1.8 |
26.0 |
— |
— |
— |
— |
— |
— |
|
400 |
2.1 |
30.0 |
— |
— |
— |
— |
— |
— |
Qablaşdırma təfərrüatları:
Bu, satın aldığınız miqdar və tələblərə görə müəyyən edilir. Razılaşmaq olar.
Liman: Tianjin limanı
Çatdırılma: Dəniz, Hava, Ekspres.
